光隔离探头使用规范操作及光纤养护、供电故障排查等

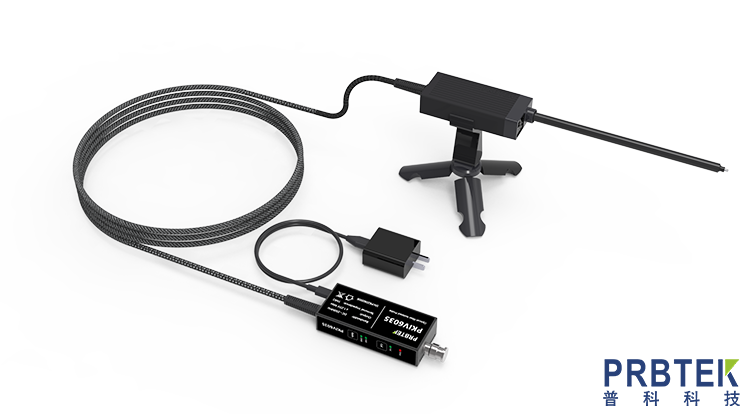

一、光隔离探头使用注意事项

1. 电气安全

最大浮地电压不要超限：严格遵守探头规格的共模浮地电压，超过会烧毁光电转换模块，甚至击穿绝缘。浮地测量时，示波器本身接地，被测点是高压浮地，切勿混淆输入量程与共模额定电压。

输入差分电压限制：差分输入不能超过探头额定差分电压；不要在差分输入两端施加直流高压超出规格。

接地 / 参考点：光隔离探头不需要示波器探头地线夹接大地；探头前端参考端只能接被测电路参考电位，禁止接市电大地，否则失去隔离意义。

严禁带电插拔光纤：前端光电头、主机端光纤接头带电插拔会产生瞬时光功率冲击，损坏光电收发芯片。

绝缘等级：注意探头前端外壳绝缘，高压测量手不要触碰金属触点。

2. 测量与操作

带宽与量程：不同量程带宽不一样，高量程下带宽会下降，不要拿高量程做高速小信号测量。

偏置电压：大直流偏置下，注意输入共模范围，超出范围波形会削顶、失真。

输入阻抗负载效应：光隔离探头输入阻抗很高，但依然存在输入电容，高频时会对被测电路造成负载，高速电路尽量缩短探针引线。

避免强电磁、强光直射：探头光纤收发模块不要直面太阳光、强激光；强射频电磁场会造成底噪抬升。

探头归零校准：每次开机、改变量程、温度变化大时，执行探头归零 / Offset 校准，消除直流漂移。

温度环境：前端光电传感器发热，不要密闭包裹；工作温度范围遵守手册，高温会加大漂移、降低隔离性能。

3. 存储搬运

探头前端光电模块属于精密器件，禁止摔落、撞击；光纤部分严禁大力弯折。

长期不用断电，光纤盖上防尘帽。

二、光纤维护（光隔离探头光纤链路）

光隔离探头依靠光纤传输模拟信号，光纤脏污、弯折、接头损伤是最常见故障源。

1. 接头清洁

光纤接头类型大多为 LC ；必须使用光纤专用清洁工具：光纤清洁笔、无尘棉 + 异丙醇 (99% 以上)，禁止普通纸巾、棉签。

步骤：取下防尘帽 → 清洁笔沿端面擦拭 → 肉眼观察端面无油污、灰尘、划痕 → 对准卡槽轻插到底，不要暴力顶压。

不用时务必盖上防尘帽，灰尘附着端面会造成光损耗增大：现象是噪声变大、幅值衰减、波形跳变、告警。

2. 弯曲与布线

最小弯曲半径：不能小于厂家规定（一般≥30‑50mm），禁止打小圈、死折；光纤内部石英芯一旦微裂，不可逆。

布线远离尖锐边缘，不要挤压、踩踏光纤线缆。

不要拉扯光纤接头受力；受力点是线缆护套，不是陶瓷接头。

3. 故障现象对应光纤问题

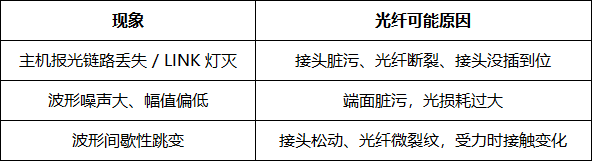

提示：光纤肉眼看不到光输出，不要对着眼睛看接头，存在红外光损伤风险。

4. 更换与存放

光纤线缆有使用寿命，反复弯折、接头陶瓷端面划伤只能更换光纤组件，无法修复。

存放：干燥防尘，避免高温、潮湿。

三、供电故障排查（探头主机 / 前端光电头供电）

光隔离探头供电分为两部分：主机底座供电、前端光电探头供电（光纤内光供电 / 独立供电）

两类主流：①光馈电：光纤同时传信号 + 光功率给前端；②独立供电：前端电池 / 外接电源。下面以最常见光馈电型为主。

常见供电故障现象

探头主机上电无指示灯；LINK 灯不亮；探头识别失败；前端不工作；波形无输出；告警提示 Power Fault。

排查步骤

1.底座主机供电检查

确认电源适配器型号规格匹配（电压、电流、极性），不要混用第三方适配器。

检查市电插座、电源线、适配器输出，可用万用表测适配器输出电压。

看主机电源指示灯：灯不亮 → 适配器坏 / 主机电源输入回路故障；灯亮进入下一步。

2.光纤光馈电链路排查（光馈电机型）

前端探头没有外接电源线，能量来自主机通过光纤传输光能量。

断电，拔下两端光纤接头，清洁端面后重新可靠插紧。

观察主机告警：Power Fault 供电故障，很多时候不是电源坏，而是光纤损耗过大导致传到前端光功率不足。

替换确认：有备用光纤，更换光纤测试；换光纤后恢复，说明原光纤接头 / 线缆损坏。

禁止加长非原厂光纤，非匹配光纤会导致光馈电功率不足，前端无法启动。

3.前端探头硬件异常

清洁重插光纤后依旧报供电故障：可能前端光电模块损坏（过压、静电、高压击穿）。

现象：主机电源正常，光纤完好，但 LINK、Power 告警持续；无法归零校准。

4.独立供电版本（前端电池 / 外接 DC）

检查电池电压、电池触点氧化；

外接 DC：确认电压极性，线缆通断；

低电压会表现为噪声增大、间歇性丢失链路。

5.环境与静电

静电会损坏前端光电供电芯片；拆装探头做好静电释放。

高温环境会导致供电模块保护关机，降温重试。

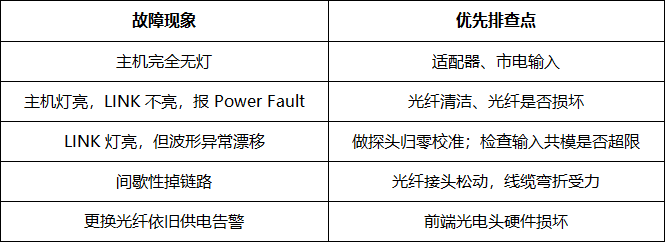

故障快速区分表

四、快速故障处理小结

1.出现链路 / 供电告警：第一步断电，清洁光纤接头，重新插接，这是 80% 故障根源。

2.不要超规格浮地电压，高压是光隔离探头最主要损坏原因。

3.光纤不能死折；端面只能用专业光纤清洁耗材。

4.光馈电探头不要随意替换非原厂光纤，会造成前端供电不足。
