高压差分探头vs光隔离探头:半桥浮地测试选型判断指南
发布:西安普科科技浏览次数:功率电子调试中,半桥拓扑上管 Vgs、母线电压、DBD 等离子体、变频器、SiC‑IGBT 双脉冲测试,全部属于典型浮地测量场景。很多工程师踩坑:波形抖动、虚假振铃
米勒平台失真,甚至探头、示波器被高压打坏,根源大多是混淆了高压差分探头与光隔离探头的边界,误把 “功能差分抑制” 等同于 “完全电气隔离”。
一、底层原理:本质不是带宽,是隔离机制

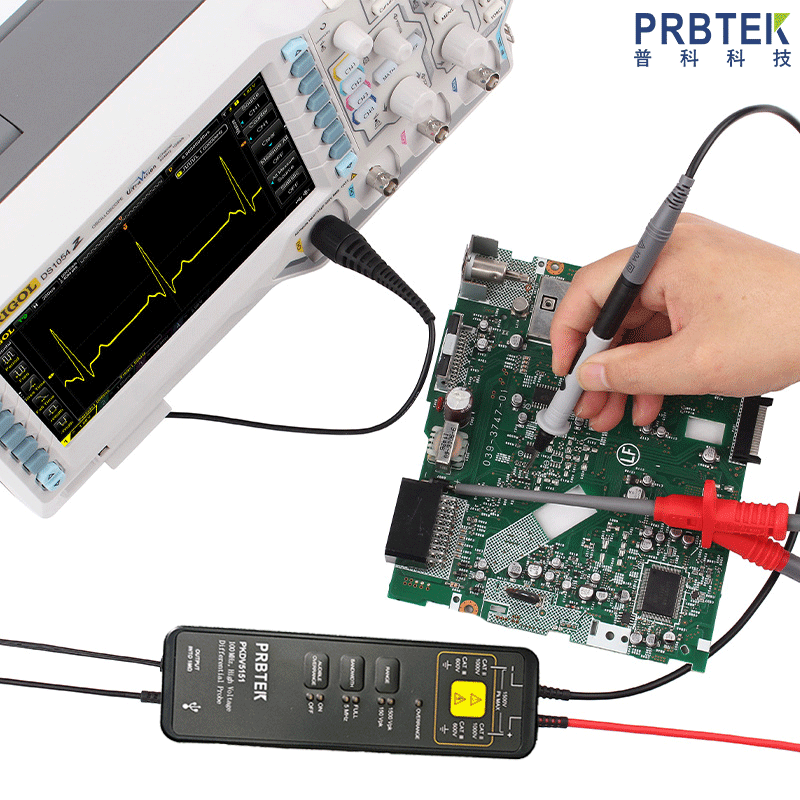

工作原理:阻容分压 + 差分放大电路,提取两个测点之间的电压差值,以此实现浮地测量。
⚠️重点认知:高压差分探头≠真正物理隔离探头。它是功能隔离,高压输入端与示波器 BNC 后端依然存在寄生电容、微弱漏电流通路。低频工况表现良好;高频、高 dv/dt 瞬态时,寄生参数会耦合共模噪声,CMRR 会快速跌落。

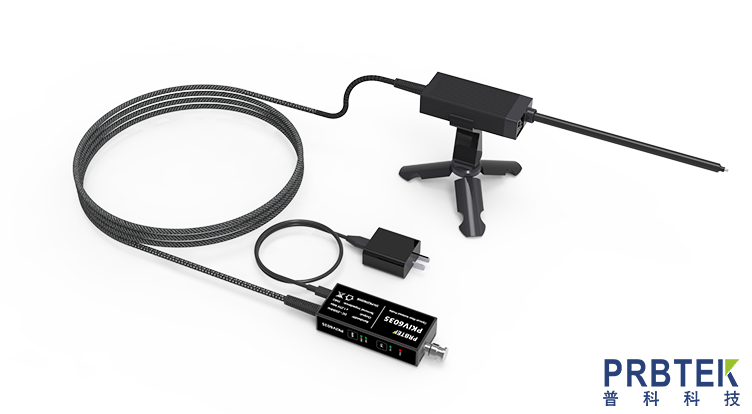

工作原理:电‑光‑电转换,被测端电信号调制为光信号,通过光纤传输,后端再还原电信号。 光纤是绝缘介质,被测高压侧与示波器侧完全断开电气通路,没有传导漏电流、无寄生电容耦合,属于真正物理隔离方案。

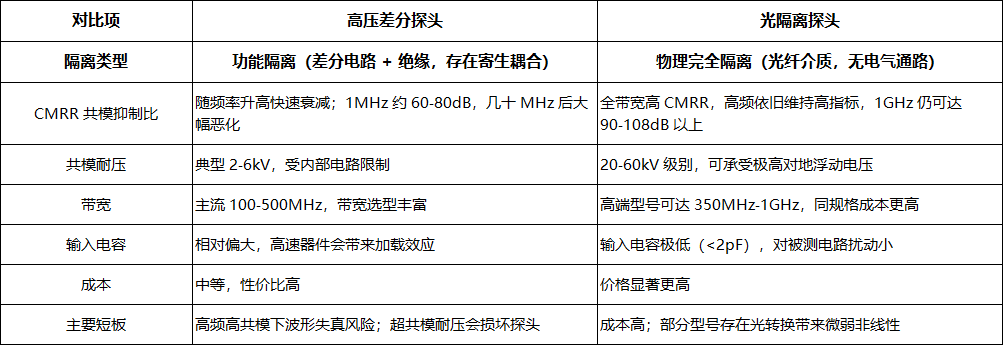

二、核心参数横向对比表

关键概念区分
差模电压:探头正负两个输入点之间电压;
共模电压:测点对地的浮动电压,半桥上管测试,这个值往往等于母线直流电压,选型必须同时兼顾差模量程与共模耐压,只看差模量程是高频踩坑点。
三、半桥浮地测试典型场景怎么选
半桥电路最典型痛点:上管驱动 Vgs 浮在母线高压之上,共模电压很高,开关瞬态 dv/dt 极大,这是两种探头能力分水岭。
✅优先选用高压差分探头的场景
1.开关电源、普通 IGBT 半桥,开关频率≤1MHz,dv/dt 不极端;
2.共模电压≤3‑4kV,无极高速度瞬态跳变;
3.主要测下管信号,或低‑中压浮地差分信号;
4.预算有限,EMI 干扰不算剧烈。
使用提醒:必须确认探头共模额定电压大于系统最大对地浮动电压;高频下留意波形是否出现无来源虚假震荡,一旦出现,代表 CMRR 已经不够用,需要升级光隔离探头。
✅优先选用光隔离探头的场景
1.SiC / GaN 宽禁带器件半桥、双脉冲测试,纳秒级高速开关;
2.半桥上管 Vgs 测量,母线电压高、dv/dt 陡峭,高频共模干扰严重;
3.DBD 等离子体、大功率变频器、高压电力电子,共模电压高;
4.波形反复出现虚假振铃、米勒平台被噪声淹没,差分探头无法消除;
5.对人身、示波器安全等级要求极高,需要彻底切断地环路风险。
收益:全带宽高 CMRR,滤除高速共模跳变带来的伪波形,还原真实驱动波形,同时杜绝高压通过寄生电容耦合损坏示波器的风险。
四、工程师高频踩坑清单
1.误区:差分探头就等于隔离,可以无限浮地高压差分探头有明确共模耐压上限,即便两点压差很小,只要对地共模电压超标,依然会波形畸变、损坏探头,甚至高压窜入示波器。
2.误区:带宽够就一定测准浮地信号高频浮地测量,CMRR 优先级高于带宽。带宽再高的差分探头,到高频 CMRR 跌落,共模噪声会直接变成虚假差模信号,看到的是假波形。
3.误区:光隔离探头万能,什么场景都无脑上普通低频开关电源,用高压差分探头即可;光隔离探头成本高,部分低端型号带宽不足,带宽不够同样会丢失边沿细节。
4.实操安全红线浮地测试前务必对母线电容充分放电;永远同时核对探头差模量程、共模耐压、带宽、CMRR四项指标,预留安全裕量。
五、快速选型决策树(半桥浮地场景)
1.被测是否 SiC/GaN、高速 dv/dt?
是 → 光隔离探头优先
否 → 往下判断
2.系统最大对地共模电压是否>4kV?
是 → 光隔离探头
否 → 往下判断
3.实测波形是否出现无法解释的震荡、噪声?
是 → 切换光隔离探头排查
否 → 高压差分探头可满足测试
六、总结
高压差分探头:性价比优秀,适合中低压、中低频浮地测量,记住它是 “差分抑制”,不是绝对物理隔离,高频高共模场景存在性能天花板。
光隔离探头:依靠光纤实现真正电气隔离,全频段强悍 CMRR,是 SiC/GaN、高压半桥上管、强 EMI 严苛测试的首选,代价是更高采购成本。
半桥浮地测试,不要只看带宽与差模量程,共模耐压与高频 CMRR 才是决定测量真假的核心指标。选错探头,得到的不是被测电路真实波形,而是探头自身引入的测量假象。
