泰克/是德/普源示波器适配PRBTEK普科探头注意事项

PRBTEK 绝大多数探头为标准 BNC 输出(无源电压探头、高压差分、罗氏线圈、电流探头)，无原厂探头 ID 识别芯片，示波器无法自动识别衰减比 / 传输比，全部需要手动设置参数;不能使用泰克 TekVPI、是德 AutoProbe 专用接口供电，有源探头必须使用探头自带电源适配器供电。

一、三大品牌示波器各自适配要点

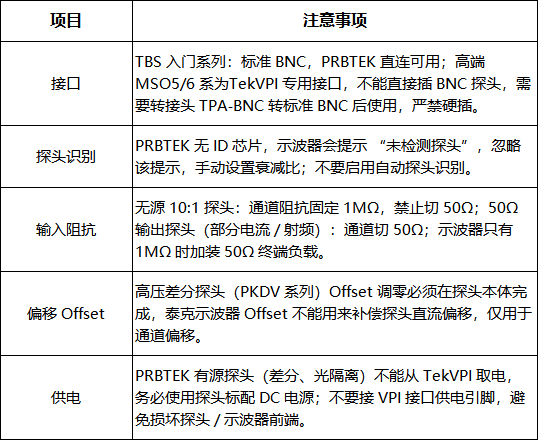

1. 泰克 Tektronix(TBS/TDS/MDO/MSO 系列)

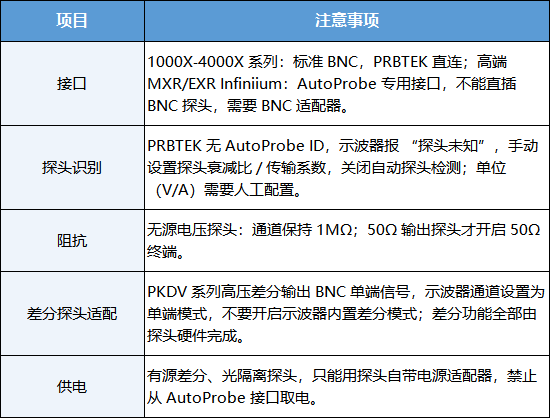

2. 是德 Keysight(原安捷伦 InfiniiVision / Infiniium)

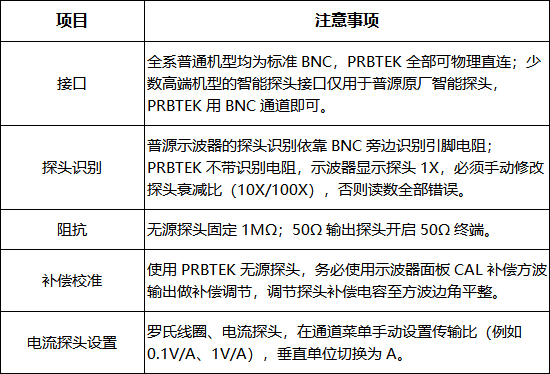

3. 普源 Rigol(DS1102E、DHO 系列等)

二、通用必守规则(三个品牌全部适用)

衰减 / 传输比必须手动设置，不要依赖自动识别 PRBTEK 探头没有识别芯片，示波器自动识别功能读不到探头参数。

无源电压探头：10X、100X 严格与示波器通道探头设置一致;设置错误幅值读数放大 / 缩小 10 倍、100 倍。

差分探头：例如 PKDV508E：10X、100X 档位切换后，示波器通道同步修改探头衰减。

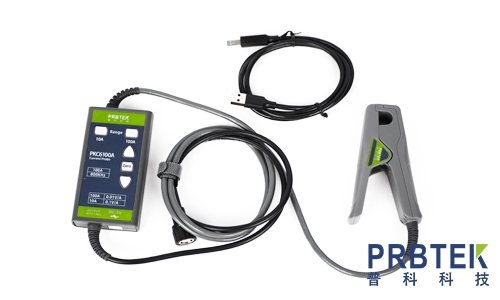

电流探头 / 罗氏线圈：设置电压‑电流转换系数(V/A)，把垂直单位切换安培 A。

阻抗匹配红线(高频失真、信号衰减根源)

1MΩ 输出无源探头 → 示波器通道必须 1MΩ，严禁开启 50Ω 终端，信号会被严重衰减。

50Ω 输出探头(部分电流传感器)→ 示波器通道开启 50Ω;示波器只有 1MΩ 时外接外置 50Ω 终端匹配器。

有源探头供电 高压差分、光隔离探头：全部使用探头配套外部 DC 电源适配器;禁止尝试从示波器专用探头接口(TekVPI/AutoProbe)取电，会损坏探头或示波器前端电路。

带宽匹配原则 系统实测带宽：1/F²系统≈1/F²探头+1/F²示波器;示波器带宽 ≥ 探头带宽 ≥ 被测信号最高频率;不要用 200M 示波器跑 500M 探头，系统带宽会被示波器限制。

补偿校准操作 无源电压探头：每次更换示波器、更换探头、环境温度变化大，接示波器 CAL 校准输出，微调探头补偿电容，直到方波波形无过冲、无塌陷。

专用接口示波器坑点 泰克 TekVPI、是德 AutoProbe 高端示波器：不能直接把 BNC 探头硬怼进专用探头口，会物理损坏接口;必须使用原厂 BNC 转接适配器，使用示波器普通 BNC 输入通道。

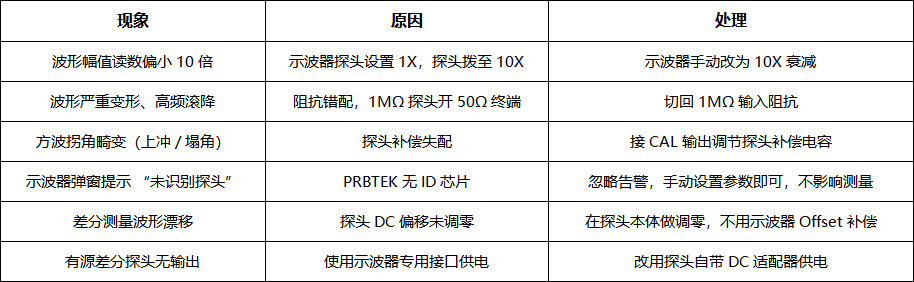

三、常见故障排查速查表

四、实操检查清单(每次换示波器必核对)

BNC 连接牢固锁紧;高端专用接口机型确认使用 BNC 通道 + 必要转接头。

通道阻抗(1MΩ /50Ω)与探头输出阻抗匹配。

示波器探头衰减比 / 传输系数与探头档位一致。

有源探头确认使用自带电源适配器。

无源探头完成补偿校准。

差分探头：探头端完成调零。

以上内容由普科科技/PRBTEK整理分享， 西安普科电子科技有限公司致力于示波器测试配附件研发、生产、销售，涵盖产品包含电流探头、差分探头、高压探头、无源探头、罗氏线圈、电流互感器、射频测试线缆及测试附件线等。致力于成为电子配附件国产化知名品牌；全面系统解决电子测试测量行业仪器附配件价格高、货期长、品类不全的三大痛点。为千万电子工程师彻底打通电子测试的“最后一厘米”!更多信息，欢迎登陆官方网站进行咨询：https://www.prbtek.com
