电流探头零点漂移:调零操作、漂移来源、排查处理

现象：示波器输入端短路，电流探头仍有直流偏移读数;空载时基线不在 0A 位置，随时间 / 温度变化缓慢偏移，即为零点漂移。分为上电初始漂移、温漂(工作一段时间慢慢飘)、外界干扰漂移。

一、标准零点调零操作

1. 交流 / 直流电流钳(霍尔式，支持 DC，最常见漂移)

代表：罗氏线圈(AC-only 不需要直流调零)、霍尔电流探头

探头完全开路：钳口张开，不夹任何导线，钳口闭合到位，无导体穿过钳孔;

探头供电稳定，开机预热：建议预热 5‑15 分钟，霍尔器件温度稳定再调零，冷机直接调零后续必漂移;

示波器通道耦合设为 DC 耦合，量程切换到你实际要用的档位;必须在目标量程下调零，换量程建议重新调零;

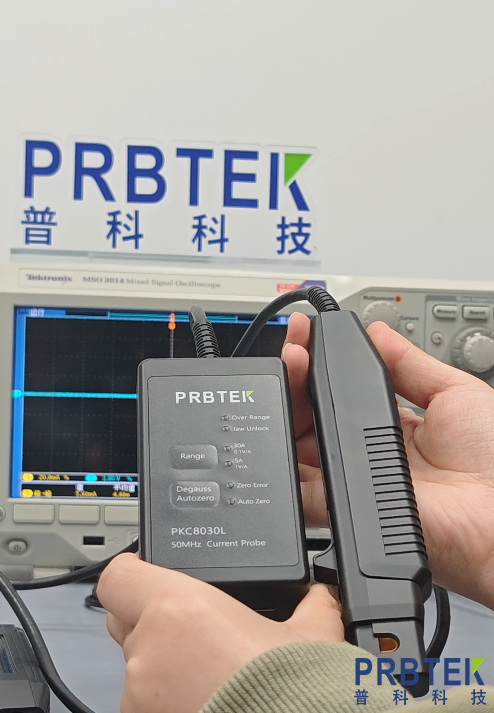

使用探头本体「ZERO/AUTO ZERO」按键执行自动调零;部分老款需要手动旋转探头调零电位器，把基线调整到 0A;

调零完成后保持空载观察 1‑3 分钟，看基线是否继续跑;如果很快又飘走，不是操作问题，是硬件 / 环境问题。

⚠️重要禁忌：不要夹导线的时候调零;调零期间周围不要有大电流线缆靠近钳头。

2. 纯罗氏线圈(仅测 AC，无直流测量)

罗氏线圈本身不存在直流零点漂移。如果看到基线偏移，是示波器通道直流偏移，不是探头问题：示波器做通道偏移归零即可，探头无调零按钮。

3. 小电流隔离探头 / 差分电流探头

开机预热，输入端口悬空，使用探头或示波器菜单执行 Auto Zero;部分型号调零期间禁止输入信号。

二、零点漂移主要来源

?1. 温度漂移(霍尔探头最主要原因)

霍尔传感器、内部运放对温度极其敏感

冷机刚开机：器件温度低，调零后探头内部升温，零点缓慢偏移;

环境温度变化、探头靠近发热设备;

探头自身功耗发热，连续长时间工作漂移逐步加大。

?2. 磁相关问题(霍尔钳形探头特有)

剩磁：探头之前测过大直流电流，铁芯产生剩磁，即使没有电流，输出自带直流偏移。表现：调零完，过一会又偏移固定数值。

钳口接触不良：钳口有灰尘、金属碎屑、没有完全扣紧，磁路间隙变大，漂移、噪声同时变大。

外部杂散磁场：附近大功率电源线、变压器、电机，磁场穿过钳头引入偏移。

?3. 硬件供电问题

探头电源适配器老化、电压不稳;电池供电探头电池电压不足，漂移显著恶化;

示波器 BNC 接口接触不良，BNC 线缆损坏。

?4. 设置错误造成的 “伪漂移”

AC 耦合：直流偏移会被滤除，看不到零点漂移，但不能测直流;

调零时量程和实际测量量程不一致;

示波器通道 Offset 人为设置了偏移;

没有预热就调零。

?5. 器件老化损坏

霍尔元件、内部运算放大器老化，漂移超出规格，调零也压不住零点。

三、分步排查流程

排除伪故障 探头空载，示波器 DC 耦合，把示波器通道 Offset 重置为 0;确认是探头输出偏移，不是示波器设置。罗氏线圈出现直流偏移直接查示波器。

规范重新调零 探头充分预热，空载、钳口闭合，目标量程下调零;空载静置 5 分钟观察漂移幅度。

检查钳口与剩磁

清洁钳口接触面，清除金属粉尘;确认卡扣完全锁死;

消磁处理(剩磁漂移)：多次开合钳口;或者用探头测几次大的交流电流来回消磁，之后再重新调零。如果剩磁严重，调零只能临时抵消，很快复现。

排除环境干扰 探头远离动力电缆、变压器;不要把探头线缆和强电走线捆绑;远离热源。

供电排查 更换探头电源适配器;电池款更换满电电池;检查 BNC 线，更换通道测试，区分是探头故障还是示波器通道故障。

极限判断硬件损坏

指标参考：手册标称温漂，例如几十 mA/℃; 预热完成、环境恒温、空载，调零之后 5 分钟漂移持续大于探头手册指标，消磁无效 → 探头硬件老化故障，需要维修 / 校准。

四、实用使用建议

做 DC 电流测量，每次实验前预热 + 调零;长时间连续测试，间隔 1‑2 小时重新调零一次抵消温漂。

测直流大电流之后，务必消磁再做小电流测量，剩磁对小电流测量杀伤力极大。

小电流测量尽量避开温度剧烈变化环境。

如果漂移实在无法消除，临时方案：示波器开启平均采集模式降低抖动;如果不需要直流分量，切换 AC 耦合屏蔽直流漂移。
