电流测量波形噪声大分步排查流程

核心思路：先隔离，再定位;区分：示波器本身 → 接线 / 环路 → 探头 → 被测 DUT

前提：你用电流探头(霍尔 / 罗氏)测电流，屏幕毛刺多、噪声大，分不清是真实电路噪声还是测量引入噪声。

第一步：基准校验，先确认示波器自身噪声(排除仪器本体)

1.断开探头，示波器输入通道短路：BNC 接 50Ω 终端或者直接短接输入。

2.设置和故障时一样：垂直档位、采样率、带宽限制关闭 / 打开相同。

3.看基线噪声幅值。

如果噪声依然很大：示波器通道故障、设置错误(采样率开太高、没开带宽限制);

如果基线干净：噪声不是示波器本机，问题出在探头、接线、被测电路。

快速技巧：示波器打开 20MHz 带宽限制，噪声明显下降，说明噪声主要来自高频外部干扰。

第二步：探头空载校验(判断探头本身噪声)

电流探头：探头钳口完全张开，不夹任何导线，探头通电，接到示波器，保持和测试时同样档位、量程。

霍尔探头：选择你实际使用的电流量程。

罗氏线圈：同样接法，线圈悬空。 观察基线噪声：

空载噪声和实际测试噪声差不多

噪声来源：探头本底噪声!

小电流量程本身噪声就大;高带宽探头空载噪声天生高;

探头供电不足、探头损坏、零点漂移;霍尔探头需要做零点调零。

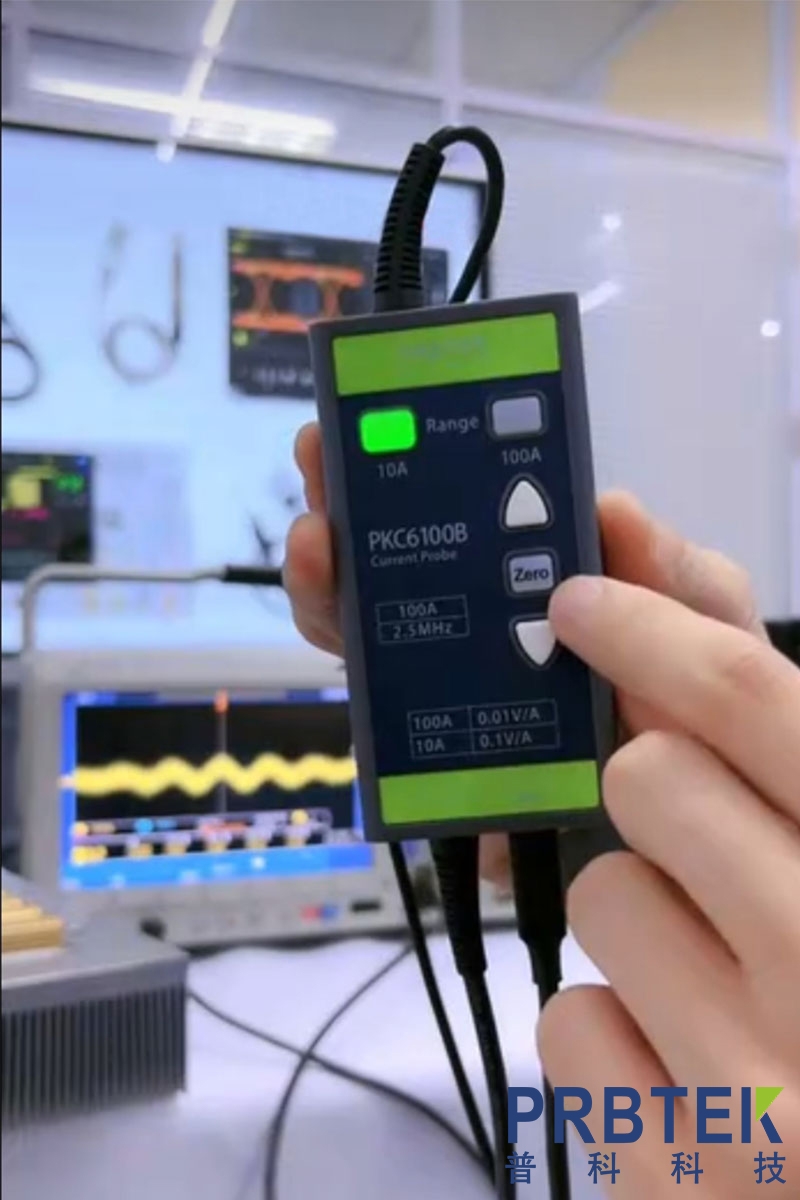

霍尔探头务必做调零：钳口空载，按下 Zero 调零;没调零基线直接偏移 + 噪声。

空载基线很干净，一夹被测导线噪声就暴涨

探头本身没问题;噪声来自：接线环路、地环路干扰、被测电路真实噪声。

第三步：区分【测量系统引入噪声】VS【被测电路真实噪声】

测试 A：短接模拟测试(关键对照实验)

找一根粗短导线，导线穿过电流探头钳口;导线两端直接短接(不接被测电路板，悬空)。

导线不接任何电源 / 板子，仅仅穿过探头。

此时如果噪声依旧很大：噪声来自空间电磁干扰、测量环路、线缆耦合，不是板子本身产生。

如果此时波形干净;接到 DUT 之后噪声才出来：噪声是被测电路真实电流噪声。

举例：开关电源真实的开关尖峰、环路振荡，这是电路本身现象，不是测量错误，不能靠改探头消除。

第四步：接线 & 环路问题排查(最常见，90% 现场噪声来源于此)

1. 电流探头布线环路

电流探头穿过的导线，导线形成的环路面积越大，拾取空间 EMI 干扰越强。 ✅ 优化：尽量缩短穿过探头的导线，导线紧贴，减小环路面积;不要留长长的引线绕大圈。 ❌ 错误：板子引出很长导线再夹探头，大环路拾取开关电源磁场干扰。

2. 示波器接地环路(地环路干扰)

示波器接市电地线，被测设备也接大地，两地电位不一致形成地环路，引入工频 / 开关噪声。 现象：波形叠加 50Hz 工频噪声，或者开关频率毛刺。 排查手段：

条件允许：断开示波器交流地(隔离电源适配器)，使用隔离示波器;

不要使用鳄鱼夹长地线!电流探头虽然没有示波器探针地线，但示波器主机地线依然会耦合干扰到探头线缆。

探头输出 BNC 线缆不要和功率回路导线平行捆扎，避免耦合。

3. 探头线缆处理

探头输出 BNC‑电缆不要打大圈，不要靠近功率 MOS、变压器、电感;线缆远离强磁场区域。 罗氏线圈尤其敏感：线圈摆放姿态，避开变压器漏磁。

第五步：探头设置与硬件问题排查

1.量程档位选错

霍尔电流探头：小电流测量，不要硬切到大电流档位;大量程档位测 mA 级信号信噪比差。

同探头：小电流档位噪声指标更优。

2.带宽匹配问题

带宽过高会把空间高频干扰全部采集进来。 排查：打开示波器通道带宽限制(例如 20MHz)，噪声下降，说明干扰是高频外来噪声，不需要全开探头带宽。 真实信号本身带宽不高，没必要全开探头带宽。

3.探头硬件故障

霍尔探头：调零失效;供电不足;钳口没有完全闭合，钳口缝隙会直接噪声飙升!钳口必须完全扣紧。

罗氏线圈：积分器供电异常;线圈破损;低频截止频率太高，波形畸变 + 噪声。

第六步：确认被测电路真实噪声

经过上面对照实验：探头空载干净、导线短接穿过探头也干净;一旦接入被测电路噪声复现。

这就是 DUT 真实电流波形：开关振荡、栅极电流尖峰、环路振荡。 这种噪声换探头、改接线也消不掉，是电路本身行为。 可以做：增加 RC 吸收、优化功率回路布局，从电路源头抑制。

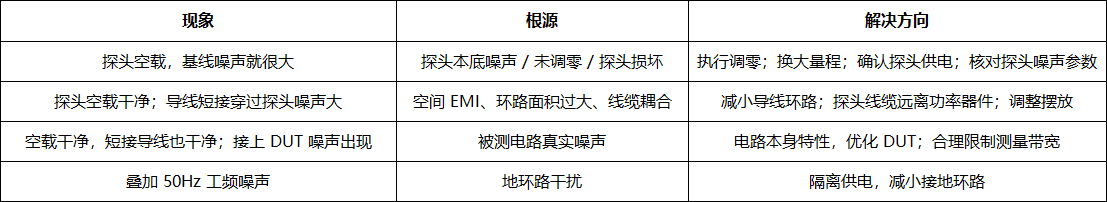

?快速故障判断速查表

实操排查顺序

示波器通道短路，确认示波器基线噪声

电流探头空载，钳口闭合，调零，看空载基线

短接一根导线穿过探头，不接电路板，观察噪声

对比上面三组波形，定位噪声来源：示波器 / 探头 / 布线干扰 / DUT 真实噪声

优化环路、接线、带宽限制、量程档位

最后才考虑更换探头

常见踩坑：看到波形毛刺第一反应换更高带宽探头，反而噪声更大;噪声很多时候不是带宽不够，而是干扰拾取。
