什么是浮地测量？哪些探头支持浮地，哪些绝对禁止浮地测试

一、什么是浮地测量

浮地测量（浮置测量）：测量两个点之间的电压差，但这两个点都不是大地电位，整个被测节点对地悬浮，带有对地共模电压。

典型场景：开关电源原边、半桥 / 全桥 IGBT 桥臂中点、逆变器母线、BMS 高压侧、CAN 差分总线。

普通单端测量：探头参考夹接大地，测某点对地电压。 浮地测量：测两点压差，两点整体悬浮，不能强行拉到大地。

风险核心：台式示波器标配单端探头的参考地夹和示波器 BNC 外壳、机壳、市电保护地 PE 直通。如果你把这个地夹接到浮地高压点，就等于把高压浮点直接短路到大地，炸电源、烧示波器、触电。

二、支持浮地测量的探头

有源差分探头（低压差分、高压差分探头）

前端正负两个输入端，输入端与示波器电气隔离，内部隔离供电 + 差分放大，只测量 V+−V−，不依赖大地参考。

高 CMRR 共模抑制，能抑制很高的对地共模电压。

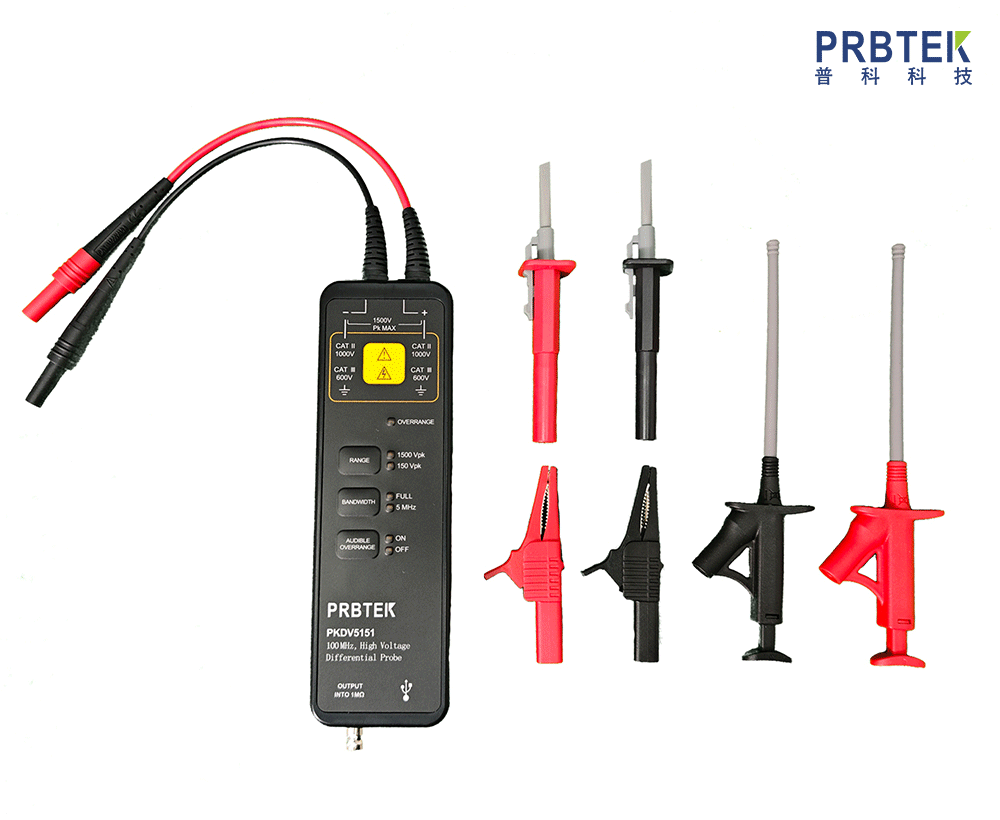

例：普科 PRBTEK 高压差分探头PKDV5000系列、泰克 P5200/P5150差分探头。

隔离通道示波器配套隔离探头（内置隔离通道） 手持隔离示波表、隔离通道台式示波器，通道公共端与仪器机壳大地隔离，可安全浮地。

注意：差分探头有额定最大共模浮地电压，不能超过手册规定的对地浮置耐压，超过绝缘击穿会损坏探头。

三、绝对禁止浮地测试的探头

普通无源单端探头（示波器标配 10X 探头） 地线鳄鱼夹直通示波器机壳大地，严禁用来做浮地测量。 很多人错误做法：剪掉示波器电源线 PE 地线、用隔离变压器把示波器整机浮起来，再用普通探头测浮地高压。这是高危操作：示波器外壳、BNC 金属件会带上高压，触碰即触电;同时测量误差大、仪器绝缘长期受应力，存在隐性击穿风险，厂商手册明确禁止。

普通有源单端探头（非隔离有源单端） 参考地同样连通示波器大地，和无源探头风险完全一样，不能浮地测高压浮点。

普通高压单端无源探头（如 1000V 单端高压探头） 依然是单端架构，参考地线直通示波器大地，只能测对地高压，不能测浮地两点压差。

四、一句话总结

浮地 = 测两点压差，两点对地悬浮，存在共模电压。

差分探头 / 隔离通道示波器探头：允许浮地(在额定共模电压范围内)。

所有普通单端探头（无源标配探头、普通有源单端、单端高压探头）：严禁浮地测量。

不要靠 “浮起示波器” 的土办法代替差分探头，属于危险操作。
