为什么差分不等于隔离?高压差分探头与光隔离探头隔离本质区别

核心一句话

差分 ≠ 隔离：差分只解决共模电压抑制;隔离解决地电位安全隔离。二者原理目标完全不同，高压差分探头依然是非隔离，光隔离探头才是真正的电气隔离。

一、差分 vs 隔离 本质区分

1. 差分测量(高压差分探头)

差分：测两点之间电压差，不依赖参考地，但探头输入和输出侧仍然共地，没有电气隔离

原理：两个输入通道同时拾取信号，相减得到 \(V_{diff}=V_+ - V_-\)，压制共模干扰 / 共模高压

共模能力：能承受很高的共模电压(比如 ±1kV、±7kV 共模)，只是抑制共模，不是断开大地回路

地关系：探头输出端(接示波器 BNC)的地，和探头前端输入两个端子的参考地是连通的

致命局限：

一旦差分探头的输入任意一端对地电压超过耐压，会直接击穿、炸探头甚至示波器

前端和示波器大地之间存在寄生电容、漏电流，高压下会有共模电流流过示波器地

不能隔离地电位差：如果被测点和示波器地之间存在几百 / 上千 V 地电位差，这个电位差依然会施加到系统上

通俗例子：浮地电源上下管，用高压差分探头测 Vds，能测压差;但被测浮地和示波器大地之间有高压地差，这个高压仍然会通过探头寄生回路灌入示波器，不是安全隔离。

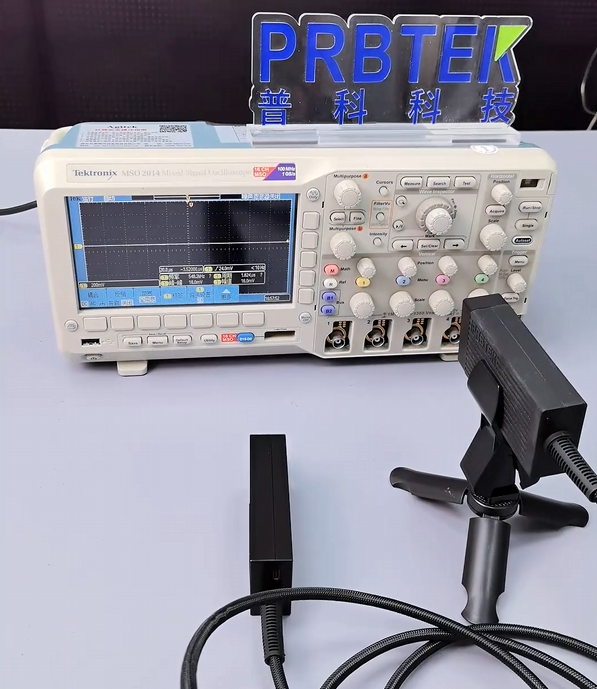

2. 电气隔离(光隔离探头，光纤传输型)

隔离：物理断开输入侧(被测端)和输出侧(示波器端)的电气连接，只有光信号传递，没有导电通路

原理：前端把模拟信号转为光信号，光纤传输，后端光电转换;输入地和示波器地完全电气断开

共模特点：不光抑制共模，允许输入侧整体浮置在很高电位，两侧之间绝缘耐压很高(几十 kV 等级)

地关系：前端被测电路地，和示波器大地没有任何直流 / 低频导电通路，漏电流极低

优势：

承受巨大地电位差，被测端可以悬浮在数千、上万 V 电位，示波器仍然安全

阻断地环路，消除地环路噪声

安全保护：高压侧击穿不会直接烧毁示波器

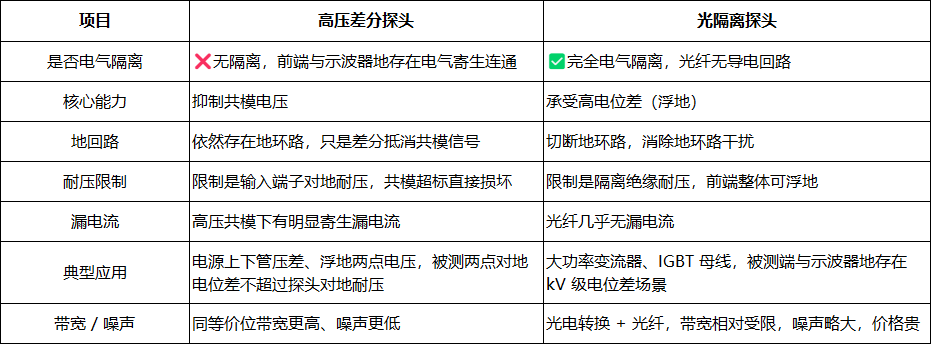

二、高压差分探头 和 光隔离探头 对比表

三、最容易踩坑的理解误区

误区1：“高压差分探头能扛 7kV 共模，就等于隔离 7kV”

错。共模耐压 ≠ 隔离耐压。共模是两个输入一起抬升的电压;隔离是输入系统和示波器大地之间的电位差。差分探头的共模耐受是差分放大器的性能，不是绝缘隔离。

误区2：“差分就是隔离的一种”

不是。差分是信号采集方式;隔离是电气安全架构。可以有隔离差分(光隔离探头内部也做差分采样)，也可以是非隔离差分(普通高压差分探头)。

光隔离探头内部，很多方案本身就是隔离 + 差分采样组合：前端隔离浮地，再差分采样被测两点电压。

四、简单场景判断什么时候选哪个

场景 A：被测两个点压差大，但两个点对地的电位都不高 → 高压差分探头足够

场景 B：被测电路是高压浮地(变频器、SiC 逆变器母线，被测参考点对地几千 V)，示波器接大地 → 必须光隔离探头，高压差分探头在这里有烧毁设备风险

五、隔离本质一句话总结

差分：信号层面抵消共模，铜导线回路还在;

光隔离：物理层面断开电气连接，只传光，没有导电回路，隔离地电位差。
