示波器探头校准周期、自检及专业校准项目全解析

在电子测量中，工程师往往愿意花重金购买高带宽示波器，却容易忽略一个关键环节——探头的校准。探头是示波器测量链路的“第一道关口”，其状态直接影响波形的保真度。一个补偿失调的探头，足以让一台高端示波器的测量结果失去参考价值。本文将从校准周期、校准项目及自检清单三个维度，梳理探头维护的实用要点。

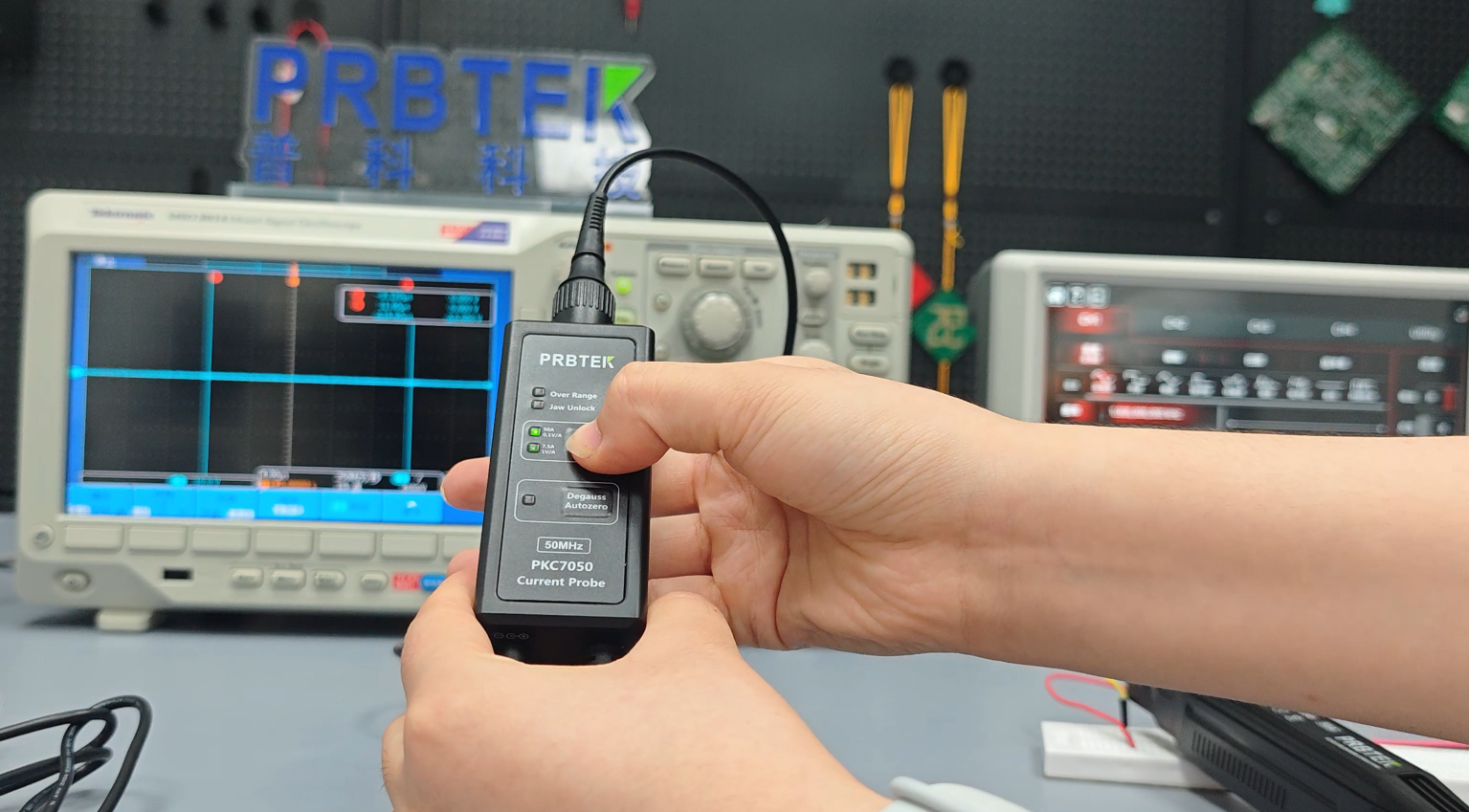

一、探头多久需要校准一次?

探头的校准周期并没有一刀切的答案，取决于使用频率、测量精度要求和环境条件。

常规建议为3至6个月。行业普遍推荐每3-6个月进行一次探头校准，高频或精密测量场景需进一步缩短周期。部分厂商的官方手册则将推荐校正周期定为1年，例如Teledyne LeCroy电流探头的操作手册中明确写明“推奨校正周期は1年”。中国合格评定国家认可委员会(CNAS)的相关文件也建议示波器等监测设备的校准周期为1年。安泰测试的维修专家则指出，探头的DC校准“至少需要1年进行1次，更频繁时会几个月甚至每天进行一次”。

以下情况需要提前执行校准，而不必拘泥于固定周期：

环境温度剧烈变化时。有源探头内部的增益和偏置会随温度漂移，建议在环境温度发生5°C变化后重新校准;

重要测试之前。项目验收、计量送检、高精度研发测试前，建议执行完整的自校准;

设备搬运或震动后。示波器或探头经历位置移动后，内部参数可能发生微小偏移;

探头更换示波器通道时。如果探头从一个通道移到另一个通道，需要在新通道上重新预热并执行自校准;

波形出现可察觉的畸变时。当方波出现过冲、圆角或上升沿异常，往往提示补偿电容偏移，应及时调整。

二、校准项目清单

探头的校准工作可以分为三个层级：用户可自行完成的日常补偿调整、示波器内置的自校准程序、以及需要外部标准设备或返回厂商进行的高阶校准。

1. 探头补偿调节

这是最基础、也是最频繁的校准操作。方法是将探头连接至示波器的校准信号输出端(通常为1kHz、3Vpp方波)，调整探头末端的补偿电容，直到方波波形达到理想状态：上升沿垂直、顶部平坦、无过冲或圆角。过补偿表现为上升沿出现尖峰或震荡，欠补偿则表现为边沿圆润、爬坡缓慢。

2. DC增益与偏置校准

DC校准用于修正探头测试直流电压时的增益和偏置偏差，本质上确定线性方程 y=mx+by=mx+b 中系数 mm 和 bb 的值。泰克TICP系列探头的性能验证步骤中，DC增益精度、DC均衡(残余偏置)和偏置增益精度都是独立且关键的验证项目。

3. 频率响应/AC校准

对于高带宽有源探头，仅做DC校准远远不够。探头的AC校准用于修正带内的幅频和相频响应，使测量系统在全带宽内不同频点具有一致的响应。厂商通常会在出厂时测试探头放大器的S参数并存储在探头内部存储器中，示波器读取这些参数完成AC校准。用户现场的AC校准则需要考虑探头连接附件在不同使用场景下的损耗差异。

4. 内部自校准(Self-Calibration)

这是示波器内置的自动化程序，可校正增益精度、直流偏置和频率响应等核心参数。执行时需要断开所有通道的探头和信号线，确保通道空载，通常耗时约90秒至数分钟。泰克TIVP探头的自校准功能明确针对“增益精度、直流偏置和频率响应”进行修正，并设有“SelfCal Status”指示器提示是否需要校准。

5. 高阶校准(返回厂商或由认证机构执行)

包括时间基准校准(使用外部10MHz参考源比对内部时钟，偏差超过±20ppm时需调整)、完整的性能验证测试、以及同轴分流电阻等附件的年度校准。这些工作通常需要专业设备和资质，建议送交原厂或认证机构完成。

三、用户自检项目清单

以下清单涵盖了用户在日常使用中可以自主完成的检查项目，建议在每次重要测量前或按固定周期逐项执行。

准备阶段：

确认环境温度稳定(15-30℃)，远离大功率设备等强磁场干扰源

示波器开机预热至少20-30分钟，使内部元件达到热平衡

检查探头连接线、BNC接头有无损坏，接地线是否正常

检查探头补偿电容是否完好，无漏电或物理破损

探头补偿检查：

将探头衰减比设为1X或10X(视探头规格)，连接至CH1

接入示波器校准信号端口(CAL输出，通常为1kHz方波)

调整垂直档位使波形占据屏幕约4-6格

观察方波：上升沿垂直、顶部平坦、无过冲无圆角为正常

若波形过冲：减少补偿电容;若边沿圆角：增加补偿电容

重复调节直至波形规整

内部自检：

断开所有通道的探头和信号线，确保空载

进入菜单：Utilities → Self Test → Run Self Test

确认结果显示“Pass”;若“Fail”，记录错误代码并参考手册排查

预热完成后，执行“信号路径补偿”或“自校准”程序

校准过程中保持电源稳定，不触碰面板按键

记录与追踪：

记录每次校准的日期、结果和环境温度

保存校准数据，建立设备档案以便追踪性能变化趋势

若自校准频繁报错或精度持续不达标，联系专业维修机构

探头的校准不是一劳永逸的工作，而是一项需要纳入日常测试流程的常规操作。一个简单的方波补偿检查只需一两分钟，却能避免因波形失真导致的研发误判或项目验收争议。对于高精度测量场景，建议将探头自检纳入每次关键测试前的标准流程，让测量数据的可信度从探头的第一道关口就得到保障。
