储能PCS大功率脉冲电流测量|普科PK-CWT系列罗氏线圈选型+实测

适用场景：PCS 短路冲击、SiC/IGBT 双脉冲、并网故障脉冲、离网切换冲击电流;PK-CWT 对标英国 PEM CWT 系列，柔性开口罗氏线圈 + 内置模拟积分器，无磁饱和，适合母排 / 电缆不拆线安装.

一、PCS 脉冲电流测量难点

PCS 脉冲特点：

1.大峰值：几百 A~ 几十 kA，短时脉冲、高 di/dt(SiC 模块可达数 kA/μs);

2.频谱宽：工频基波 + 开关高频分量 + 纳秒级边沿;

3.存在直流偏置：罗氏线圈不能测直流分量，只测交流 / 脉冲变化分量;

4.强 EMI：母排、IGBT 开关噪声大，屏蔽和接地直接决定信噪比;

5.长脉冲平顶衰减问题：积分器低频带宽不足，脉冲平顶会跌落(关键选型指标：低频截止频率、衰减 %/ms)。

对比分流器：分流器精度高但高压隔离难、散热大、安装破坏主回路;罗氏线圈非侵入、耐压高、可套母排，适合大功率脉冲测试。

二、PK-CWT 核心选型参数

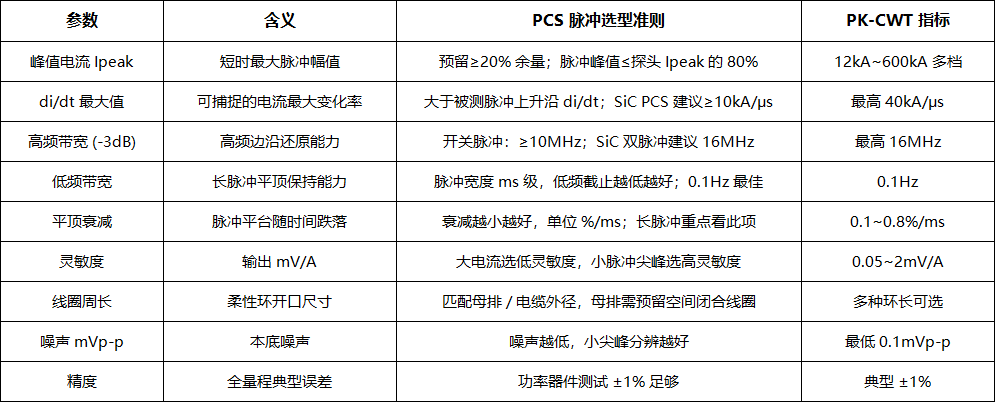

核心参数清单，选型按峰值电流 → di/dt → 带宽 → 低频衰减 → 线圈周长 → 灵敏度顺序评估

PCS 常用型号推荐(PK-CWT)

1.工商业 PCS(250kW~1MW，双脉冲 / 短路冲击，几百 A~3kA) PK-CWT/30：峰值 12kA，1mV/A，16MHz，di/dt=40kA/μs，环长 300mm，适配电缆 / 窄母排，最常用对标 PEM CWT30

2.大功率储能(1~4MW，多并联，短路脉冲 5~20kA) PK-CWT/150：峰值 120kA，0.2mV/A，16MHz，适合大母排，大电流下信噪比稳定

3.超大储能 / 集群短路试验(>20kA 脉冲) PK-CWT/300：峰值 600kA，0.1mV/A，16MHz

选型避坑：不要一味选超大量程，量程过大，灵敏度变低，开关尖峰被噪声淹没;小脉冲细节丢失。

三、安装与接线

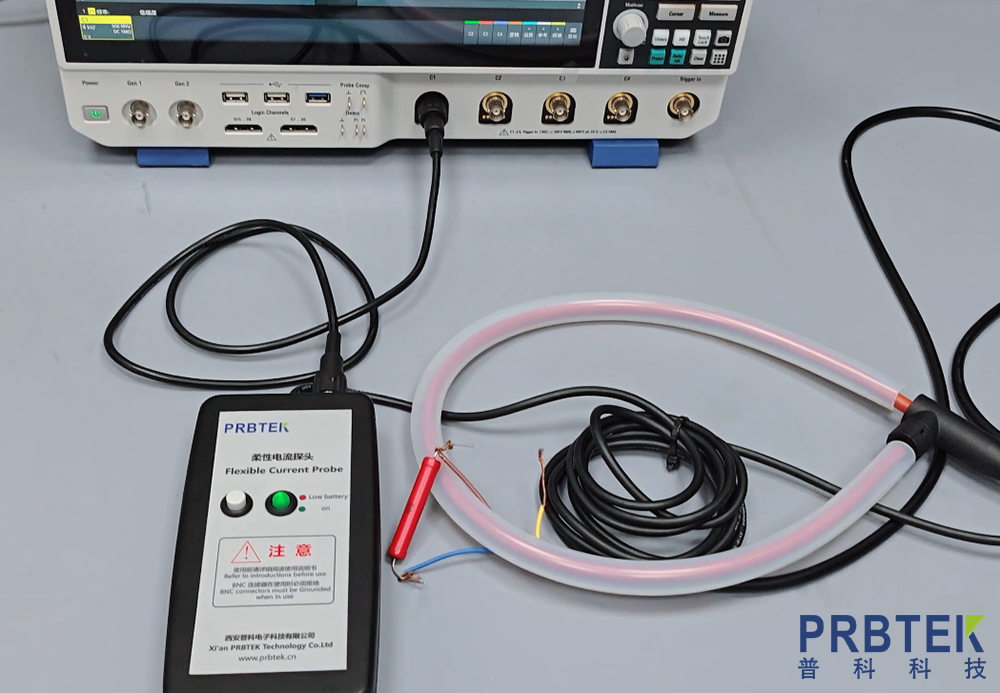

1.线圈闭合：开口环完全扣合，导体尽量放在线圈中心;偏心会引入磁场误差(邻近导体、钢板、铁磁材料会带来额外磁场干扰);箭头方向与电流方向一致

2.积分器供电：PK-CWT 积分器内置电池 / 外部 DC 供电;电池电压不足，低频漂移、波形畸变;测试前校验电池。

3.示波器设置

输入阻抗：1MΩ，不可 50Ω;

耦合：AC 耦合;

通道缩放：按灵敏度设置(例：1mV/A，示波器通道设 1mV=1A);

带宽限制关闭;采样率≥5× 信号最高频率。

4.接地与屏蔽(PCS 高压柜重点)

BNC 屏蔽单端接地，积分器外壳就近接保护地;

线圈信号线远离功率母排、IGBT 驱动线;不要和高压探头线缆并行长距离走线;

多点地环路会引入共模噪声，造成波形振荡。

四、PCS 实测项目与波形判读

测试 1：PCS 功率器件双脉冲测试(IGBT/SiC)

目的：测开通 / 关断电流尖峰、di/dt，验证器件应力

现象：PK-CWT 可捕捉 ns 级电流边沿;对比同轴分流器，上升沿、峰值吻合，无饱和;

误差来源：线圈偏心、邻近导体磁场、示波器带宽不足;

限制：直流分量无法测量，只能看交流脉冲分量。

测试 2：PCS 短路故障脉冲

短路脉冲特点：上升快、持续数百 μs~ 数 ms，存在平顶。

观测重点：平顶衰减。若低频带宽不足，波形平台向下倾斜;

PK-CWT 0.1Hz 低频，ms 级脉冲平顶保持很好;

对比 PEM CWT 同规格，波形重合度高，噪声水平相当。

测试 3：离网切换冲击、并网合闸脉冲

脉冲慢边沿，重点看低频衰减与相位误差;罗氏线圈相位误差小，适合冲击波形录波。

五、实测误差来源与排查

偏心误差：导体不在环中心，±1~3%;母排多支路并行磁场叠加，误差变大;

邻近铁磁体：线圈贴钢板 / 铁支架，磁场畸变，波形失真;线圈远离金属构件;

本底噪声：高压柜 EMI 强，出现高频毛刺;换屏蔽线缆、缩短 BNC 线，积分器就近放置;

低频漂移 / 平顶跌落：积分器电池欠压或低频带宽不够;长脉冲优先选 0.1Hz 型号;

示波器阻抗错误：50Ω 输入会压低幅值，读数偏小。

六、PK-CWT vs PEM CWT 对比

原理架构：一致，柔性空心罗氏线圈 + 模拟积分器，输出 BNC 接示波器；

带宽、di/dt、精度指标对标;PK-CWT 国产，货期短，成本更低;

噪声：PK-CWT 最低 0.1mVp-p，部分型号优于老款 PEM;

短板：超高环长 / 特种定制型号，PEM 产品线更全;

工程替换：同量程 PK-CWT 可以直接替代 PEM CWT，示波器缩放仅修改灵敏度参数即可。

七、测试安全要点

PCS 高压回路测试，线圈绝缘等级必须高于被测回路电压;

开口罗氏线圈闭合必须卡紧，高压回路中线圈松开会带来安全风险;

测试前绝缘检查;短路冲击试验脉冲能量大，积分器远离主回路电弧区域。

八、快速选型检查清单

脉冲峰值 ×1.2 ≤探头 Peak Current

实测 di/dtmax ≤探头 di/dt 额定

脉冲最高频率 ×3 ≤探头高频带宽

脉冲持续时间匹配低频衰减指标

线圈周长可完整套入被测母排 / 电缆

积分器电量正常;示波器 1MΩ、AC 耦合

线圈远离铁磁构件，导体居中，接地合理
