工业高频感应加热电源电压电流波形测试方法详解

在工业高频感应加热设备日常运维、出厂检测和故障调试工作中，高频感应加热电源电压电流波形测试是判断设备工作状态、谐振稳定性和电能质量的核心手段。通过精准测试电压、电流波形，能够快速发现电源波形畸变、尖峰干扰、频率漂移、负载失谐等常见问题，有效保障淬火、焊接、熔炼、退火等高频加热设备稳定运行。本文为大家分享一套简单实用、现场可直接落地的高频电源波形测试方法。

一、为什么要测试高频加热电源电压电流波形？

高频感应加热电源依靠高频谐振交变电压、电流实现能量输出，波形质量直接决定设备加热效率、使用寿命和运行安全性。很多设备出现加热不均、功率上不去、频繁报警、器件烧毁等问题，根源都是电压电流波形异常。通过波形测试可以实现：

判断电源谐振状态是否正常，避免失谐降功率

检测波形畸变、毛刺、高压尖峰，保护开关器件

验证空载、带载、负载切换时的设备稳定性

精准排查设备故障，提升设备调试效率

满足工业设备出厂检测、质量验收标准

二、高频波形测试需要哪些常用设备？

和普通工频设备测试不同，高频感应加热电源频率高、电压高、干扰大，不能用普通探头测试，必须搭配专用高频测试仪器，常规测试配置如下：

高频数字示波器：用于实时捕捉、显示、存储电压电流波形，查看波形细节与变化

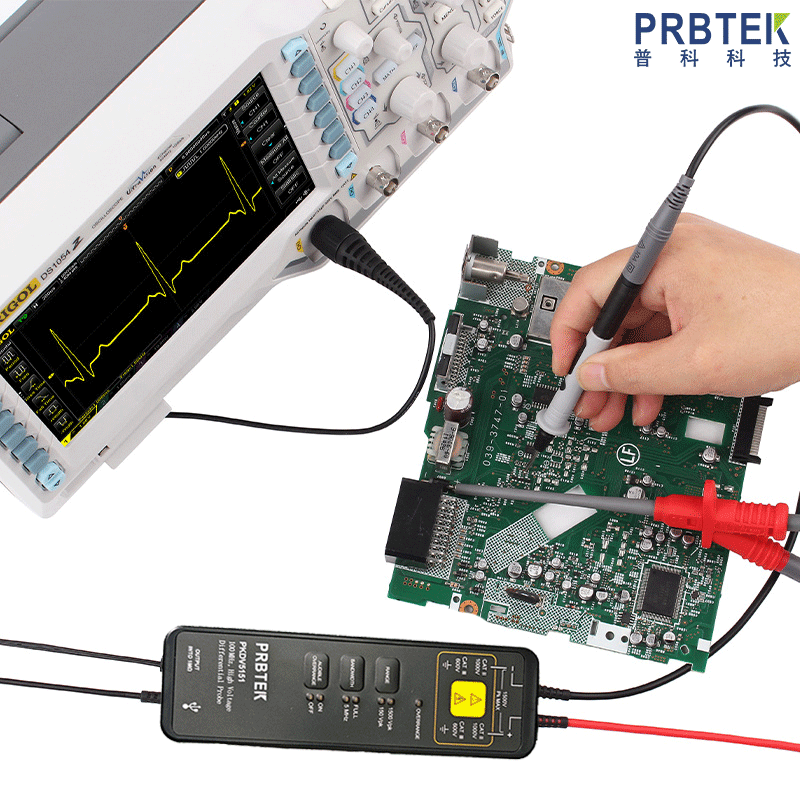

高压差分探头：专门测试高频高压电压，隔离共模干扰，安全不烧机

高频电流钳：非接触式采集高频回路电流，不改动原有线路

可调感性负载：模拟空载、轻载、额定负载等不同工作工况

温馨提示：普通无源探头严禁直接测量高频高压输出端，极易造成仪器损坏和测量误差。

三、高频感应电源波形测试简单步骤

1、测试前准备工作

测试前检查设备接线牢固、无短路破损，仪器开机预热校准，所有设备可靠接地。规整布置测试线路，尽量缩短接线长度，减少现场电磁干扰，保证波形采集干净稳定。

2、正确接线方式

电压测试：高压差分探头并联在电源谐振输出两端，做好隔离防护；电流测试：高频电流钳夹在输出主回路线缆上，保持垂直居中摆放，避免测量偏差；示波器双通道分别对应电压、电流信号，设置高采样率，保证高频波形完整捕捉。

3、多工况波形采集测试

空载测试：断开负载，开机运行至状态稳定，采集空载电压电流波形，查看空载是否存在异常振荡、尖峰。稳态带载测试：分别测试轻载、半载、额定负载工况，设备稳定运行后记录波形，观察波形正弦度、幅值稳定性、相位是否正常。动态负载测试：快速切换负载大小，测试电源波形响应速度，查看是否出现超调、振荡、失稳等问题，验证设备动态调节能力。

四、正常与异常波形快速判断标准

1、合格波形特征

稳态工作下电压、电流波形为规整正弦波，波形光滑无明显毛刺、削波、畸变；频率稳定无漂移，电压电流相位匹配，设备谐振状态良好，功率输出稳定。

2、常见异常波形及原因

波形削波、畸变：负载不匹配、谐振回路参数偏移、功率器件工作异常

波形有高频尖峰毛刺：接地不良、电磁干扰大、吸收回路失效

波形晃动、频率漂移：谐振电感电容老化、回路阻抗不稳定

负载切换波形失稳：电源动态调节性能不足，适配负载能力差

五、高频波形测试注意事项

1、高频加热电源为高压大功率设备，测试过程严禁带电插拔线路，做好绝缘防护，保障人身设备安全。

2、所有仪器和设备必须可靠接地，杜绝悬浮测量，避免干扰和高压风险。

3、测试线缆尽量远离动力线、电源线，减少电磁干扰，保证采集波形真实有效。

4、每切换一次负载，需等待设备状态稳定后再采集数据，确保测试结果准确。

六、总结

工业高频感应加热电源电压电流波形测试，是设备调试、维护、质检的核心方法。通过简单的仪器搭配、规范的测试流程，即可快速判断电源谐振状态、波形质量和运行稳定性，精准解决设备功率不足、加热异常、器件易损等常见故障，有效延长高频感应加热设备使用寿命，提升工业生产稳定性。
