罗氏线圈脉冲电流测量失真原因|积分器,寄生参数,布线干扰排查

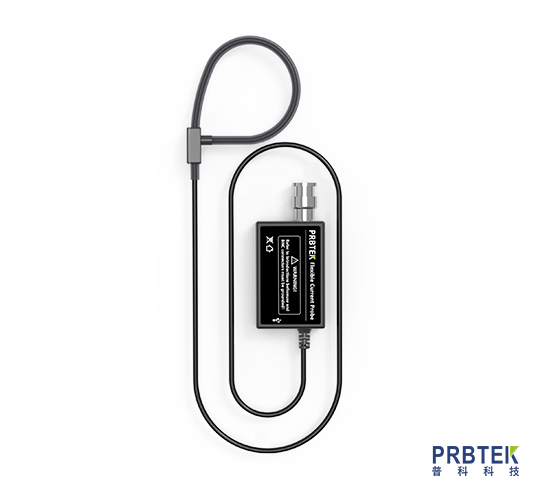

罗氏线圈（Rogowski 线圈）凭借无磁饱和、带宽宽、可开合、大量程优势，广泛用于 SiC/GaN 开关瞬态电流、脉冲放电、雷击冲击、储能 PCS 短路脉冲电流测试。工程中经常遇到：脉冲波形平顶跌落、前沿振荡、波形拖尾、幅值不准，很多人第一反应怀疑线圈本身，而实际上大部分畸变来自积分器不匹配、同轴布线不当、回路寄生电感 / 电容。

罗氏线圈本质是微分传感器，输出电压正比于被测电流的变化率 di/dt，必须通过积分还原原始电流波形。积分电路、传输线缆、测试回路的寄生参数，在高速脉冲（纳秒～微秒级）下会被放大，直接造成波形失真。下面分层拆解误差机理与排查方法。

一、积分器带来的脉冲波形畸变

积分分为无源 RC 积分、有源运放积分、线圈自积分三类，脉冲宽度不同，适用方案完全不一样，选错立刻失真。

1. 无源 RC 积分（外积分）

无源 RC 积分的核心条件：RC 时间常数 >> 脉冲宽度。

如果 RC 时间常数不够：脉冲平顶会快速向下倾斜，也就是droop 跌落，宽脉冲下尤其明显；

如果 RC 过大，高频噪声放大，波形出现毛刺；

无源积分属于高通特性，低频分量衰减，不适合宽脉冲、长持续时间脉冲测量。

典型现象：脉冲上升沿正常，顶部慢慢往下掉，脉冲结束后出现反向拖尾。

2. 有源积分器（运放积分）

有源积分依靠运放负反馈实现积分，低频特性好，适合宽脉冲。但脉冲场景下存在几个致命问题：

运放带宽、压摆率不足：高速陡沿脉冲，运放跟不上 di/dt，前沿钝化、畸变；

积分漂移：运放输入偏置电流，会持续对积分电容充电，基线漂移；通常并联大电阻泄放，但这个电阻又会引入高通截止频率，宽脉冲依旧跌落；

运放稳定性问题：积分电容、引线寄生电容一起造成相位裕度不足，波形自激振荡；

电源噪声、地弹噪声直接耦合进积分电路，叠加在脉冲波形上。

3. 自积分式罗氏线圈

自积分线圈不需要外部积分电路，依靠线圈自身电感与负载电阻完成积分，适合极快窄脉冲（纳秒级）。 前提：被测电流变化率足够高，满足自积分工作区间。一旦脉冲变宽，就会退出自积分区间，波形严重畸变。很多工程师混用自积分线圈去测微秒级宽脉冲，是高频踩坑点。

积分器总结：窄脉冲选自积分；中高速脉冲无源 RC；宽脉冲、带直流分量瞬态电流优先有源积分，同时核算运放压摆率与带宽。

二、布线与同轴传输带来的波形畸变

罗氏线圈输出是微分信号，信号幅度小、高频分量极强，布线稍有不当就引入反射、耦合干扰。

1.线缆阻抗不匹配，信号反射振荡线圈输出端、同轴电缆、积分器输入端阻抗不匹配时，高频信号在线缆两端来回反射。表现：脉冲前沿出现周期性振铃、阶梯波形。同轴电缆有固定波阻抗（RG58 约 50Ω），脉冲测量必须做好端接匹配；线缆越长，反射越明显，振荡周期等于 2 倍线缆渡越时间强激光与粒...。

2.线缆寄生电容同轴电缆存在分布电容（约 100pF/m），长线缆会增大线圈负载电容，改变线圈谐振特性，引入高频谐振尖峰。脉冲前沿越陡，寄生电容影响越突出。

3.屏蔽层接地错误，共模干扰窜入常见错误：屏蔽层两端接地。功率脉冲测试时主回路地电位剧烈跳动，屏蔽层形成地环路，共模噪声耦合进信号线，波形叠加杂波、基线抖动。正确做法：单端接地，积分器端单点接地，线圈侧屏蔽浮空。

4.信号线与功率回路近距离并行功率主回路大电流产生强交变磁场，微分罗氏线圈对磁场变化极其敏感。信号线靠近母线、功率开关，直接耦合干扰，波形出现莫名毛刺。

三、测试回路寄生电感、寄生电容引发的畸变

很多人只关注线圈和积分器，忽略被测功率回路寄生参数，这一类畸变容易被误判为线圈故障。

1.主回路寄生电感 Lpar脉冲大电流回路存在母线、端子、引线寄生电感。开关导通瞬间，寄生电感产生感应电压，改变真实电流波形。示波器看到的畸变，不是罗氏线圈测错，而是被测回路本身电流就振荡。 排查：改变母线布局缩短引线，对比不同母线长度下波形是否变化。

2.线圈自身寄生电容与谐振罗氏线圈绕线存在匝间寄生电容，线圈等效为 LC 谐振回路。当脉冲频谱接近线圈自谐振频率，波形出现谐振尖峰、持续振荡。柔性开合线圈、匝数多的线圈，匝间电容问题更明显。

现象：脉冲前沿尖峰，尖峰之后持续衰减振荡。

3.一次导体偏心、邻近导体漏磁开合式柔性罗氏线圈，如果被测导体不在线圈中心，或者旁边有并行载流导体，磁场分布不均，产生测量误差，波形幅值失真。闭合线圈优于开合线圈；必须使用开合线圈时，尽量让导体居中，远离相邻载流母线西安理工大...。

四、脉冲电流畸变快速排查流程

1.观察畸变特征：平顶跌落 → 优先查积分时间常数；前沿振铃尖峰 → 阻抗匹配 / 线缆反射 / 线圈 LC 谐振；基线漂移慢飘 → 有源积分偏置漂移；杂波毛刺 → 接地环路、空间磁场耦合。

2.确认积分类型是否匹配脉冲宽度：窄脉冲不要强行用有源积分，宽脉冲不要用自积分线圈。

3.缩短同轴信号线长度，做好 50Ω 阻抗端接，避免长线；屏蔽单端接地，消除地环路。

4.简化功率主回路，缩短母线，减小主回路寄生电感，区分 “真实电流振荡” 和 “测量系统引入畸变”。

5.检查线圈安装：导体居中，远离其他大电流导线，线圈开口紧密贴合（开合式）。

6.积分电路 PCB 布线：积分电容引线尽量短，减少走线寄生电感；积分电路单独模拟地，与功率地单点连接。

五、总结

罗氏线圈脉冲电流测量波形畸变，三大元凶排序：积分器选型 / 参数不匹配 > 同轴布线、接地与阻抗反射 > 线圈及主回路寄生 LC 参数。 高速脉冲测试不是简单接上线圈和示波器，必须结合脉冲宽度、上升时间，选择自积分 / 无源 / 有源积分方案，同时做好屏蔽接地、阻抗匹配，抑制线缆与回路寄生效应，才能还原真实脉冲电流波形。
