大功率瞬态测试:柔性电流探头与电流互感器失效风险对比分析

在储能 PCS、车载 OBC、SiC/GaN 功率模块、脉冲电源、短路冲击等大功率瞬态测试场景中，电流测量是验证器件开关特性、短路耐受、均流、故障波形的核心环节。实验室最常用两类方案：柔性罗氏电流探头与铁芯电流互感器（CT）。 很多工程师只记住 “罗氏无饱和、CT 适合工频”，却忽略二者在强瞬态冲击下完全不一样的失效路径：CT 的风险集中在铁心磁饱和、二次侧高压；柔性探头无磁饱和，但有绝缘、di/dt、积分器、结构脆弱等独有的失效点。一旦踩坑，轻则波形失真、数据作废，重则传感器永久损毁、示波器和被测样机连带损坏。

本文从原理出发，拆解两类传感器在大功率瞬态测试下各自的失效风险、故障现象、诱因与规避办法。

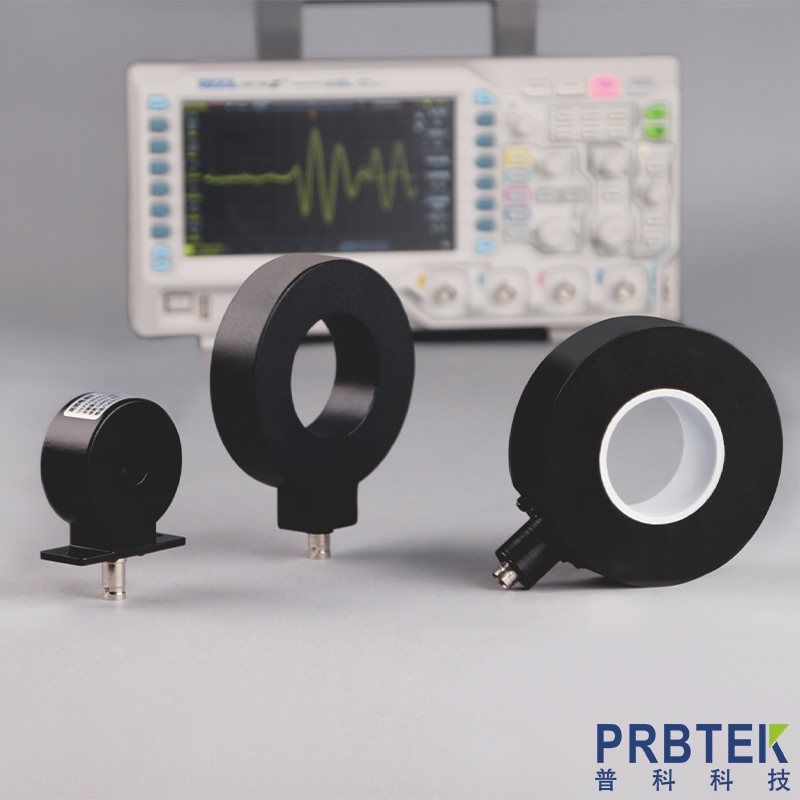

一、电流互感器（CT）在大功率瞬态测试的失效风险点

电流互感器依靠铁芯电磁感应传变电流，天然带有磁性材料，也是它在瞬态大电流下所有风险的根源。

1. 铁心暂态磁饱和（最典型风险）

工频 CT 设计基准是正弦稳态；瞬态短路电流带有大量直流非周期分量，磁通会单向累积，快速超过铁芯饱和磁通。

现象：波形削顶、尖峰丢失、幅值严重偏小，di/dt 信息完全失真；饱和严重时二次电流近乎归零，看上去 “故障消失”。

风险等级：高，不一定直接烧 CT，但测试数据完全不可信，容易导致误判器件短路耐受能力。

重点：即便保护级 CT 带 ALF 准确限值系数，针对上升极快的 SiC 短路瞬态，依然极易饱和，无法还原几十 ns 级尖峰。

2. 二次侧开路高压击穿（高危安全风险）

CT 一次侧通流时，二次严禁开路。瞬态大电流冲击下一旦二次断线、端子松脱、负载断开，铁芯磁通急剧上升，二次会感应出数千伏尖峰高压。

后果：绝缘击穿、绕组匝间短路、CT 本体炸裂；同时高压窜入示波器通道，烧毁采集设备，威胁测试人员安全。

很多实验室事故都源于：更换接线时忘记短接 CT 二次。

3. 瞬态热过载、绝缘老化烧毁

瞬态脉冲虽然持续时间短，但巨大的磁滞损耗、涡流损耗集中在铁芯与绕组；多次重复冲击累积发热，逐步破坏层间绝缘。

现象：CT 温升异常、输出零点漂移、波形慢慢畸变，最后绕组短路报废。

4. 高频瞬态下涡流损耗激增，传变带宽不足

铁芯材料（硅钢、纳米晶）对 MHz 级快速 di/dt 响应差，高频涡流把信号滤掉，上升沿被抹平，不适合 SiC/GaN 这类高速开关瞬态测试。这不属于 “直接烧毁”，但属于测量失效。

CT 小结：CT 不怕稳态大电流，最怕带直流分量的短路瞬态、二次开路、高频快脉冲；它的致命风险是饱和失真 + 开路高压。

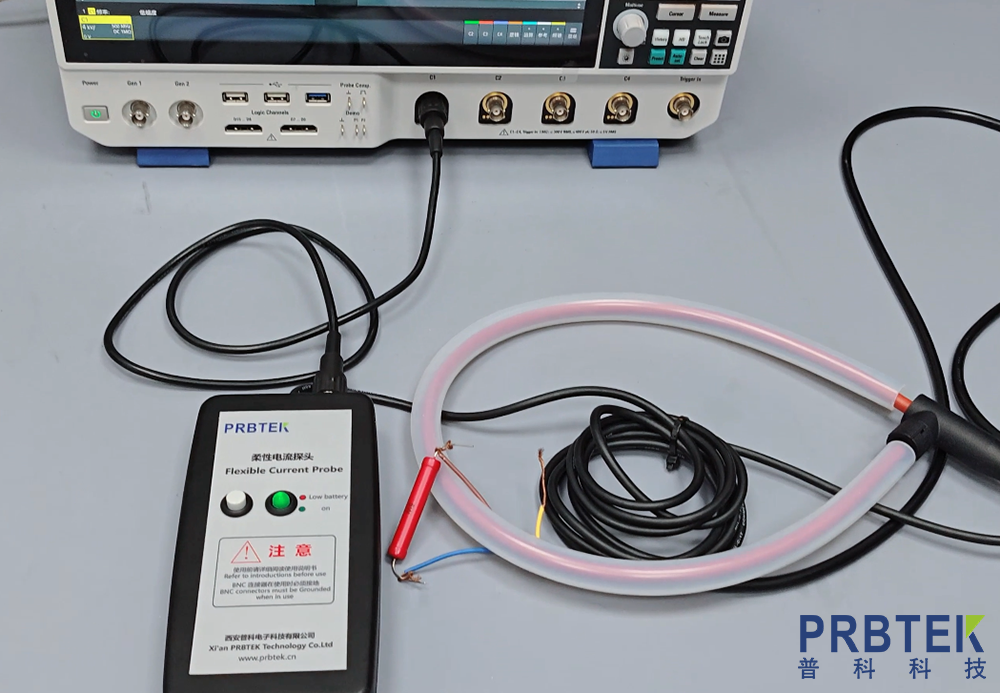

二、柔性罗氏电流探头（柔性电流探头）失效风险点

柔性探头（罗氏线圈）无铁芯，没有磁饱和，这是它在瞬态测试里的核心优势，但不等于 “不怕任何冲击”。它的薄弱点不在磁芯，而在线圈本体绝缘、结构、di/dt 上限、配套积分器、屏蔽线缆。

1. 绝缘层击穿、沿面放电（高频高压瞬态高频坑）

柔性线圈外层一般是硅胶绝缘护套，有固定峰值耐压指标。探头直接套在高压母排、功率模块裸铜排上时，瞬态共模高压、dv/dt 会在线圈表面产生局部放电。

现象：噪声暴增、波形跳变、零点漂移；多次局部放电后绝缘碳化，最终线圈短路报废，甚至高压耦合到积分器和示波器。

容易被忽略：耐压是工频耐压，不等于耐受高速瞬态 dv/dt，裸排近距离测试风险远大于预期。

2. di/dt 超过线圈极限，线圈内部导线损伤

罗氏线圈感应电压 U=L・di/dt，而非单纯看电流幅值。很多大功率短路测试，电流峰值没超量程，但电流变化率 di/dt 远超探头规格上限。

后果：线圈细导线感应电压过高、层间击穿；屏蔽层失效，EMI 噪声彻底淹没信号。

典型误区：只看峰值电流是否在参数表内，忽略 di/dt 指标。SiC 短路 di/dt 可以达到几十 kA/μs 级别，对普通柔性探头压力极大。

3. 配套积分器电路损坏（柔性探头最容易坏的部件）

柔性线圈本身只输出微分信号，必须搭配有源积分器还原电流。积分器内置运放、阻容、电源，是整套系统短板：

瞬态高压耦合、共模干扰、感应浪涌直接打坏积分器输入；

过载导致运放饱和锁死，严重时烧毁芯片；

积分器损坏表现：基线漂移、输出钳位、无波形输出，很多人误以为是线圈坏了。

4. 柔性线圈机械损伤、内部断线（长期反复测试）

线圈是极细漆包线绕制在柔性骨架上，硅胶护套柔软但抗撕裂差：反复弯折、母排尖角割破护套、卡扣拉扯、挤压，都会造成内部微断线。微断线属于间歇性故障，时好时坏，排查难度很高。

5. 低频下限不足、零点漂移导致测量失效

罗氏线圈天然无法测量直流，存在低频截止频率；宽脉冲、长持续时间短路电流，信号会发生积分漂移，基线缓慢偏移，波形面积失真。这不是硬件烧毁，但属于测量失效，容易误判电荷、能量数据。

6. 位置效应与外部磁场干扰带来失真

柔性开口款如果闭合不严、线圈位置偏移、相邻母排大磁场串扰，会改变互感系数，同样电流输出幅度不一致；多次冲击测试前后数据不具备可比性。

柔性探头小结：不怕磁饱和，但短板集中在绝缘耐压、di/dt 上限、积分器脆弱、机械结构不耐造、低频漂移。

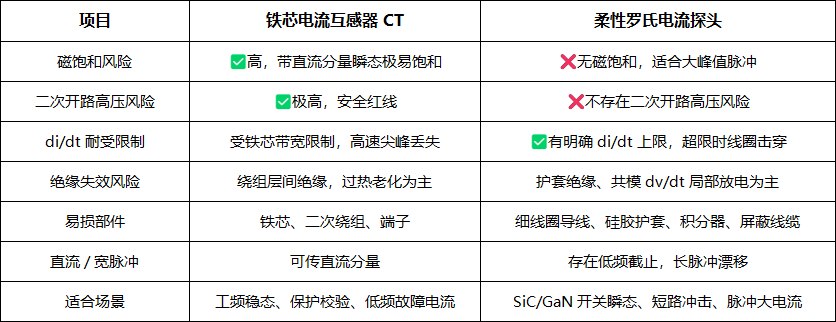

三、大功率瞬态测试：两类传感器风险对比表

四、测试避坑与选型建议

1.短路瞬态、SiC/GaN 双脉冲、快速冲击测试：优先选高 di/dt 规格屏蔽型柔性罗氏探头；测试前核对三项参数：峰值电流、最大 di/dt、绝缘耐压；优先带一体化屏蔽结构。

2.选用 CT 做瞬态测试仅适合低频、含直流分量且 di/dt 不高的场景；任何时候 CT 二次必须可靠短接，接线顺序：先短接，再通流。

3.柔性探头使用规范：避开铜排尖锐棱角，不要反复死折线圈；裸高压导体测试评估共模 dv/dt，必要时增加隔离；积分器远离强磁场、高压区域，做好接地。

4.重复性冲击试验：增加预测试，逐步抬升电流；每次冲击后观察零点、噪声基线变化，提前发现绝缘微损伤、线圈隐性故障。

5.数据可信度兜底：关键试验可采用不同原理传感器交叉比对（如合适的同轴分流器 CVR 做参考），避免单一传感器失效带来结论错误。

结语

很多工程师简单理解为：“CT 老、容易饱和；罗氏高级、随便测大电流”，这是典型误区。 CT 的敌人是磁通饱和和二次开路；柔性罗氏探头的敌人是高压绝缘、di/dt 超限、脆弱的积分器和精细的线圈结构。在大功率瞬态测试里，没有绝对万能的传感器，只有匹配被测信号特征、清楚失效边界、做好防护，才能兼顾数据准确和测试安全。
