光隔离探头VS高压差分探头:不要只看隔离电压,共模抑制能力才是核心

做功率电子测试，尤其是 SiC、GaN 宽禁带器件、逆变器、储能 PCS、电机驱动浮地测量时，高压差分探头、光隔离探头是最常用的两类示波器探头。很多人选型第一反应先看隔离电压参数，认为隔离耐压越高，探头就越好。

但大量实测案例证明：隔离电压决定安全上限，共模抑制能力（CMRR）才决定波形真假、测量结果是否可信。哪怕标称隔离电压足够，高频下 CMRR 垮掉，再高的耐压也测不准信号。

一、先分清：二者底层原理完全不一样

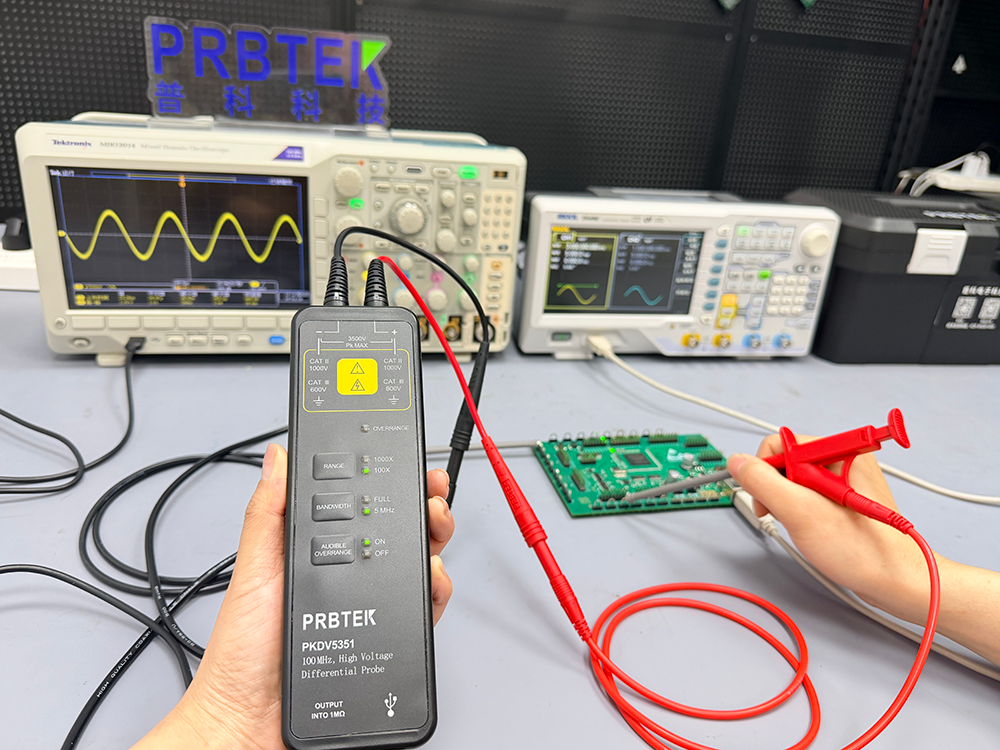

高压差分探头，采用阻容分压 + 差分放大架构。它是电信号直接传输，只是对两点电压做差值运算，探头后端依然和示波器地存在电气关联。它的隔离更多是分压绝缘，不是完全切断电气回路。

光隔离探头采用电光转换 + 光纤传输，被测前端和示波器接收端之间无任何导电通路，信号转成光信号走光纤，后端再还原为电信号，实现真正的galvanic 电气隔离。这也是它高频共模抑制保持能力更强的根源。

一句话区分：高压差分探头是 “差分放大减共模”；光隔离探头是 “光纤隔断共模环路”。

二、核心差距：CMRR 随频率变化曲线，是选型分水岭

共模抑制比 CMRR，代表探头在巨大共模跳变电压里，分辨微弱差模信号的能力，单位 dB。数值越高，抑制共模噪声能力越强。 所有差分类探头有一个共性：CMRR 随频率上升持续衰减，但衰减速度天差地别。

高压差分探头在低频（几十 kHz 以内）表现尚可，CMRR 普遍 80~100dB，普通工频 IGBT、低频电源测试够用。一旦进入 MHz 以上高频区间，CMRR 快速下跌；到几十 MHz、上百 MHz 时，很多型号 CMRR 掉到 30dB 以内。 在 SiC/GaN 高速开关、dv/dt 高达几十 kV/μs 的半桥上管 Vgs 测试场景，巨大的共模电压跳变会直接串进差模通道，波形出现振铃、基线漂移、虚假噪声，你看到的波形是失真后的假象，不是真实栅极信号。

光隔离探头依靠光纤隔离环路，低频 DC 段 CMRR 可达 160dB 左右；在 100MHz 甚至 GHz 带宽下，依然维持 100dB 上下的高共模抑制，面对高速跳变的浮地共模电压，能稳定提取小幅度差模信号，这也是双脉冲测试、上管栅压测量行业优先选择光隔离探头的根本原因。

⚠️ 重要误区提醒：不要只看 datasheet 上只标注低频 CMRR。任何 CMRR 指标，必须绑定对应频率，脱离频率的 CMRR 参数没有参考意义。

三、隔离电压是什么？它负责安全，不负责精度

隔离电压，定义探头前端和后端之间绝缘介质能承受的最大电压，作用是保护示波器、保护测试人员，防止高压击穿造成安全事故。

也就是说：隔离电压是安全指标，CMRR 是精度指标。 举个典型场景：一支高压差分探头隔离耐压 6kV，参数看着很高，但 100MHz 下 CMRR 很差。你拿来测 1200V SiC 半桥上管 Vgs，安全上不会烧设备，但测出来的栅极波形严重畸变，损耗、阈值电压计算全部出错。 反过来，光隔离探头拥有高隔离耐压的同时，把高频 CMRR 稳住，兼顾安全 + 精准测量。

四、场景选型对照表，直接对照自己的测试项目

✅ 适合高压差分探头：

低频 IGBT、工频变换器、低压电源差分测量，开关速度不高、dv/dt 小

成本预算有限、对高频共模噪声容忍度高

主要观测几百 kHz 以内信号，不做高速宽禁带器件开关损耗、栅极动态特性测试

✅ 适合光隔离探头：

SiC、GaN、高频氮化镓电源，半桥上管浮地 Vgs 测量、双脉冲测试

储能 PCS、车载 OBC、高压逆变器高速开关波形捕捉

需要在千伏级高速共模跳变里，捕捉几十 mV~ 几百 mV 微弱差模信号

要求波形干净、准确，用于器件建模、损耗计算、可靠性分析

五、选购探头的正确顺序，建议工程师记下来

1.先确认测试带宽、信号最高频率，锁定该频率点下的 CMRR 指标；

2.核对差模测量范围、输入电容（输入电容大会加载被测电路，造成波形变形）；

3.再看隔离电压，保证大于被测最大浮地电压，满足安全规范；

4.最后评估底噪、采样稳定性、探头供电方式、价格。

很多采购直接颠倒顺序：先看隔离电压、比价，忽略高频 CMRR，最后上机才发现波形没法用，返工、复测成本更高。

六、总结

高压差分探头不是不能用，它在低频高压差分场景性价比很高；但面对现在主流的第三代半导体高频浮地测试，短板集中在高频共模抑制快速恶化。

隔离电压只是底线安全参数，共模抑制能力，尤其是目标工作频率下的 CMRR，才决定探头能不能拿到真实波形。选型时跳出 “比耐压” 的惯性思维，优先核验对应带宽下的 CMRR，才能避免测试踩坑。
