示波器有源探头和无源探头怎么选？带宽、输入电容、成本综合选择指南

做硬件调试、电源测试、高速信号测量时，很多工程师都会遇到同一个问题：明明示波器带宽足够，测出来的上升沿变慢、波形振铃异常，甚至把被测电路 “测变了”。很多时候根源不在示波器，而在探头选错了 ——有源探头 vs 无源探头的取舍，核心就是在带宽、输入电容、成本三者之间做权衡。

一、基础原理一句话区分

无源探头内部没有放大器件，不需要供电，依靠电阻电容分压匹配实现信号拾取，是实验室最通用的标配探头； 有源探头前端内置 FET 缓冲放大器，需要探头供电，依靠有源器件实现极低输入电容，专门面向高速、敏感节点测量。

很多人误区：带宽高 = 一定选有源。不对。有源探头带宽强，但耐压低、价格贵、动态范围小；无源探头上限不高，但皮实、便宜、电压范围大。

二、三大核心指标对比：带宽、输入电容、成本

1. 带宽

常规 10:1 无源高阻探头主流带宽集中在 100MHz～500MHz，少数高端无源探头可以做到接近 1GHz，再往上提升难度很大，受寄生电容、引线电感限制明显。 有源探头天然适合高频，单端有源、差分有源探头轻松覆盖 1GHz～十几 GHz，是 DDR、高速时钟、SiC/GaN 开关边沿、高速串行信号的标配。选型底线：探头带宽 ≥ 被测信号 5 倍信号带宽（上升沿规则），探头带宽不足，再贵示波器也没用。

2. 输入电容（最容易被忽略，但对负载影响最大）

输入电容是探头加载到被测节点上的寄生电容，也是两类探头最核心的分水岭：

无源 10:1 探头：典型输入电容 8～15pF，低频下影响很小；当信号边沿 ns 级、节点阻抗高（比如电源反馈节点、RC 采样、晶振引脚），电容负载会直接压低带宽、拉长上升沿、改变谐振点，甚至让电路工作异常。

有源单端探头：典型输入电容 0.5～1.5pF，负载效应大幅降低，适合高阻敏感节点、快速边沿测量；代价是前端放大器限制了电压量程。

简单理解：如果被测节点本身阻抗高、边沿快，输入电容比带宽更重要。 一个 500MHz 无源探头，放在高阻节点，100MHz 信号都可能被负载拉坏。

3. 成本、耐压与耐用性

无源探头：价格亲民，几百元级别，耐压高，常规可达 300V，耐摔、耐短路，日常调试随便用，是常备主力。 有源探头：价格通常几千元起步，高频差分探头更贵；前端放大器脆弱，耐压普遍偏低（很多单端有源只有 ±40V 以内），静电、过压很容易烧毁，维护成本高。

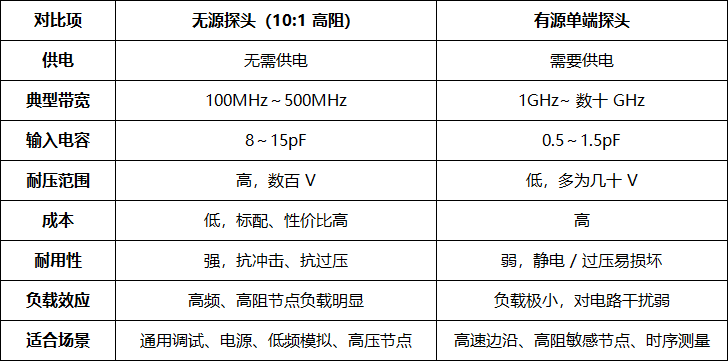

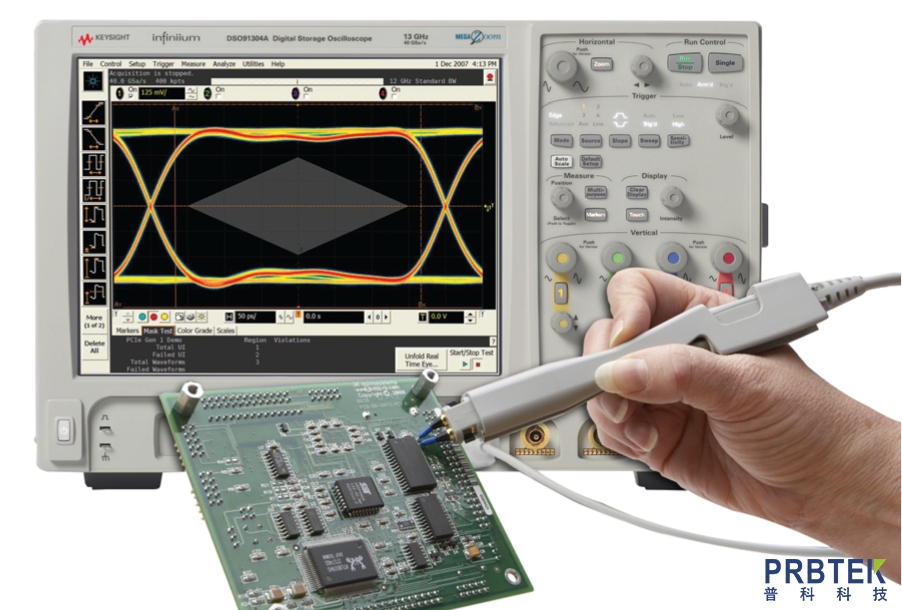

三、一张对比表快速看懂差异

四、什么时候选无源探头？什么时候上有源？

✅ 优先无源探头，满足下面任意一条：

1.信号频率＜200MHz、边沿比较缓，普通电源、IO、模拟电路、串口调试；

2.需要测较高电压，开关电源母线、高压采样点；

3.预算有限、多通道长期调试，频繁插拔、容易碰短路；

4.被测节点是低阻抗节点，本身驱动能力强，几 pF～十几 pF 电容负载影响很小。

✅ 优先有源探头，满足下面任意一条：

1.信号带宽＞500MHz、上升沿亚 ns 级别，高速时钟、高速数字接口、宽禁带器件开关节点；

2.被测节点是高阻敏感点：晶振、反馈环路、采样节点、高阻分压，一搭探头波形就变；

3.要求极小负载，不想探头改变原有电路工作状态，需要真实时序、过冲测量；

4.示波器本身带宽很高，探头成为测量瓶颈。

⚠️ 补充边界提醒： 有源探头≠差分探头。普通单端有源依然有地环路问题；测浮地、功率器件开关电压，需要有源差分探头，不要混淆。 无源探头也分 1X/10X，1X 电容极大、带宽很低，只适合小信号低频，高速测量一律用 10X。

五、综合取舍思路

1.先看被测信号上升沿，算出需要的系统带宽；

2.评估被测节点阻抗：高阻节点优先看输入电容，而不是只看带宽；

3.评估电压范围：高压场景，优先无源或者高压差分，不要硬上低压有源；

4.预算与使用频次：日常批量调试，无源为主；高频、敏感节点，少量配置有源探头做专项测试；

5.不要盲目堆高端探头：一个 20GHz 有源探头，拿来测 20kHz 电源纹波，是典型浪费。

六、常见踩坑总结

1.只看示波器带宽，忽略探头带宽和输入电容，导致测量失真；

2.高阻晶振、反馈点用普通无源探头，测出来波形是 “探头负载后的假波形”；

3.有源探头直接测高压，烧毁前端放大器，维修成本极高；

4.把有源差分、单端有源、无源探头混为一谈，浮地测试用单端探头引入地环路干扰。

结尾

探头是示波器测量链路的第一道关口。无源探头是日常主力，胜在低成本、高耐压、稳定耐用；有源探头的核心价值是超低输入电容 + 高带宽，解决高速、高阻节点的负载难题。选型不是简单 “谁更好”，而是结合带宽需求、节点阻抗、电压等级、预算综合权衡，匹配你的测试场景。
