示波器高压测量：高压衰减棒、差分探头区别与选型指南

电力电子、新能源储能、车载 OBC、变频器、SiC/GaN 宽禁带器件测试中，高压电压测量是高频需求。很多工程师经常混淆高压衰减棒（无源高压衰减探头）和高压差分探头：什么时候用衰减棒？浮地测量能不能用衰减棒？开关节点波形为什么优先差分探头？

选错探头不仅波形失真、读数不准，还会造成共地短路、烧毁示波器，带来安全风险。本文整理高压衰减棒、差分探头核心参数对比表、适用场景、避坑要点，方便快速选型。一句话区分：高压衰减棒是单端接地测量；高压差分探头支持浮地差分测量，自带高共模抑制比CMRR。

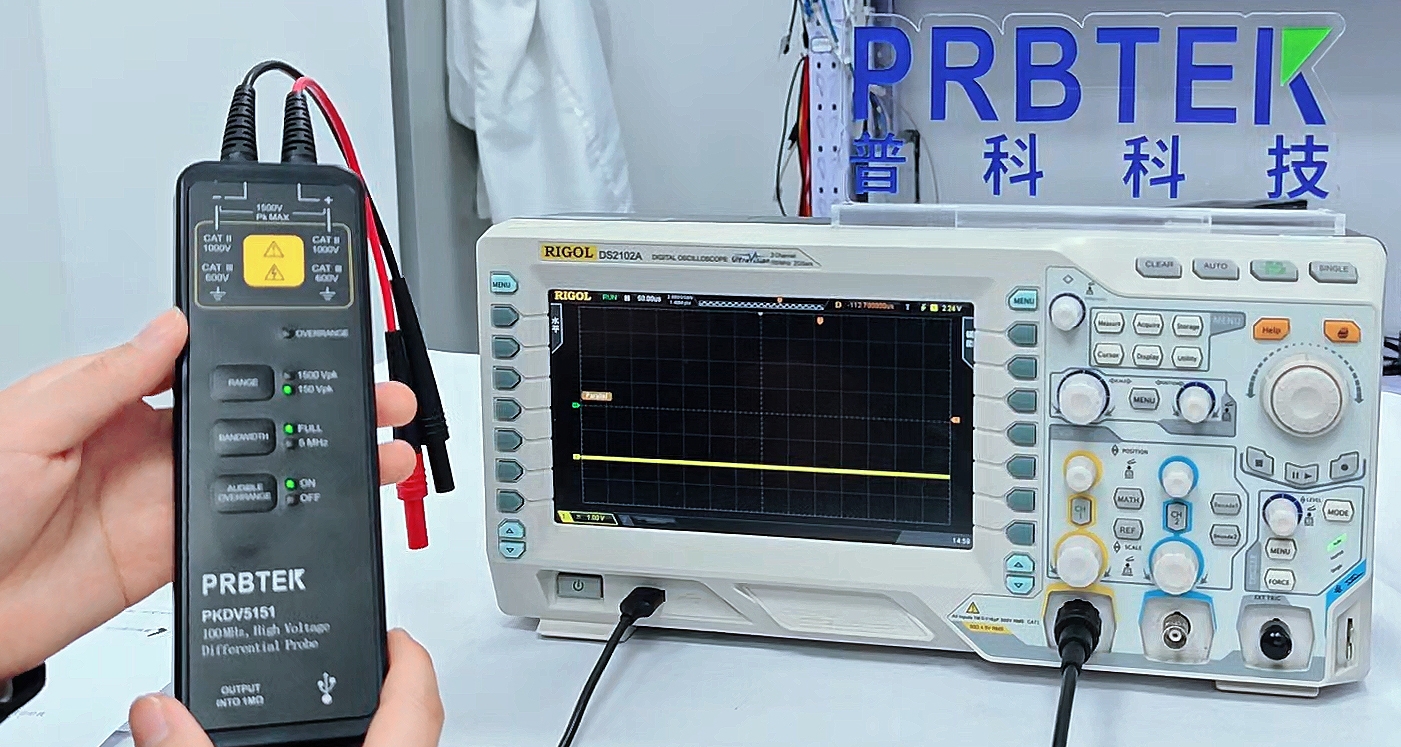

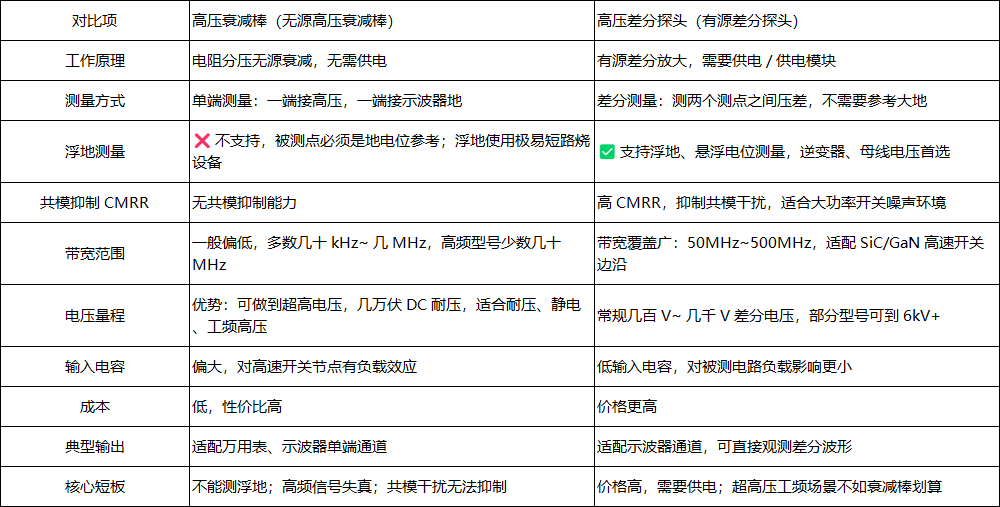

一、高压衰减棒、高压差分探头选型对照表

二、典型应用场景选型建议

✅ 优先选高压衰减棒

1. 工频高压耐压测试、高压直流电源、静电电压、高压电源静态读数（只看幅值，不看高速波形）

2. 被测高压一端明确接地，不存在浮地电位

3. 超高压、低频、只需要读取电压数值，不需要捕捉开关瞬态波形

4. 预算有限，万用表搭配高压测量

提醒：绝对不要用高压衰减棒去测逆变器母线、半桥开关节点、浮地电源，示波器地线会直接形成短路回路，炸机风险极高

✅ 优先选高压差分探头

1.浮地电压测量：DC-Link 母线、半桥 / 全桥开关节点、逆变器、UPS、变频器、电机驱动相电压

2.新能源：储能 PCS、车载 OBC、BMS 压差、800V 高压平台测试

3.宽禁带器件：SiC、GaN 开关瞬态电压、振铃、开关损耗波形观测

4.强电磁干扰环境，需要抑制共模噪声，保证波形干净

5.两点都不接地，需要测量两点之间电压差

三、选型核心参数核对清单（工程师必看）

1.电压余量：无论衰减棒还是差分探头，额定电压要大于被测峰值电压，建议预留 1.5 倍以上余量；区分 DC、AC、峰值电压，不要只看工频 AC 指标测高速脉冲

2.带宽匹配：观测开关瞬态、振铃，探头带宽至少为信号基频 3~5 倍；低频静态读数对带宽要求低

3.CMRR 共模抑制比：浮地、大功率场景重点看高频 CMRR，低频 CMRR 高不代表高频抗干扰好

4.输入电容：高速开关测试优先低输入电容，避免探头加载改变电路谐振、波形畸变

5.安全等级 CAT：强电工业场景关注 CAT II / CAT III 安全等级

四、常见误区解答

Q：高压衰减棒耐压很高，是不是可以代替差分探头测母线？ A：不可以。衰减棒是单端接地结构，母线两端都不接地，接入后会通过示波器大地短路，属于高危操作。

Q：差分探头带宽越高越好吗？ A：不是。带宽越高，成本越高，噪声也会变大；工频、低频直流测量，不需要高带宽差分探头。

Q：万用表高压衰减棒，可以接到示波器上测波形吗？ A：不推荐。万用表高压衰减棒带宽极低，只能读数，无法还原动态波形，边沿严重失真。

五、总结

低频、接地参考、超高压静态读数、耐压测试 → 高压衰减棒

浮地、逆变器、SiC/GaN 开关、母线压差、需要观测动态波形、抗共模干扰 → 高压差分探头

高压测量第一原则：先确认是不是浮地，再选探头类型，再核对带宽、耐压、安全规格，安全优先，再保证测量精度。
