PKIV6035光隔离探头在SiC半桥浮地测试中的高精度应用

一、客户背景与测试需求

客户行业：某新能源汽车电驱动企业，专注于800V平台SiC电机控制器与主驱逆变器研发。

测试需求：工程师在双脉冲测试和上管栅极串扰分析中，需要精确测量SiC MOSFET上管Vgs及开关节点Vds。上管源极不接地，浮在数百至800V电位上，开关瞬态dv/dt极高，要求既能看清代纳秒边沿，又不能在“对地/对浮地参考”测量时因示波器接地引入额外误差。

核心痛点：

1. 精确测量：SiC边沿纳秒级，要求探头带宽350MHz、上升时间≤1ns，栅极±15V小信号不能被共模噪声淹没。

2. 光纤低损耗、高精度：传统差分探头通过电阻/放大电路取差模，前端与示波器地仍存在寄生通路；高频共模下CMRR下降，长电缆还附加衰减和地弹。客户希望用光纤把信号“原样”传到示波器，减少传输损耗与对地测量误差。

3. 兼容现有示波器：实验室配Keysight Infiniium S系列示波器，要求标准BNC直连。

二、应用所需要的整套仪器

1. 光隔离探头：PRBTEK PKIV6035（1套）。带宽DC~350MHz，上升时间≤1ns；DC共模抑制比180dB，350MHz下118dB；共模耐压85kVpk；输出±1.25V；底噪≤350μVrms；直流增益精度≤±1%；标配衰减器加主机延时15.5ns（2m光纤，可定制）；USB Type-C 5V供电；示波器端标准BNC。配低耐压衰减器测Vgs、高耐压衰减器测Vds。

2. 示波器：Keysight Infiniium S系列（1台），BNC通道、1MΩ输入。

3. 被测设备：800V SiC半桥/主驱逆变器样机，双脉冲测试台架。

4. 辅助设备：栅极驱动板、电子负载、校准工装。

三、系统搭建与测试方法

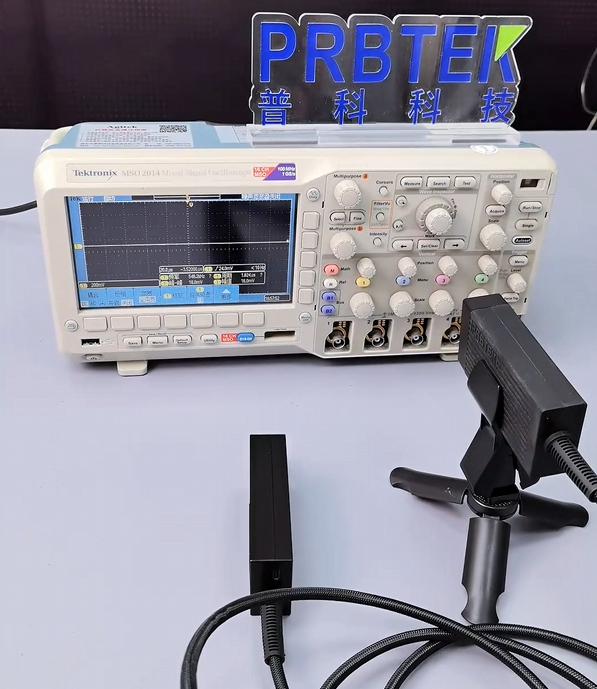

PKIV6035采用“电-光-电”隔离：前端接合适衰减器后连上管栅极与源极（测Vgs）或漏极与源极（测Vds），信号在前端调制为光信号，经2m光纤传至隔离主机，主机BNC输出接示波器CH1/CH2。示波器端与被测高压回路无导电通路。光纤为绝缘介质，不形成地环路，且传播信号几乎无损耗，不会像长同轴电缆那样引入明显衰减和天线耦合。

搭建后执行一键自动校准调零。双脉冲设母线800V，测上管关断负压串扰、开通米勒平台及关断Vds尖峰；时基按边沿设数纳秒至数十纳秒，垂直按衰减器量程设V/div，触发取下管电流或栅极边沿。同工况用同带宽有源差分探头作对照，重点比较“对地参考”时的基线偏移与读数误差。

四、测试结果

在800V高dv/dt条件下，PKIV6035完整捕获上管Vgs米勒平台与Vds关断振铃。因DC 180dB、350MHz 118dB共模抑制，且光纤物理隔离切断地环路，浮地测量时基线无地弹、无共模饱和。某800V双脉冲案例中，PKIV6035测关断Vds尖峰约960V、单脉冲关断损耗128μJ，与原厂模型吻合；同点用传统差分探头关断尖峰与损耗偏差可达约27%。

“对地测量误差小”体现在两方面：一是探头整体浮地，示波器可正常接地，被测点参考地只接探头前端，不通过BNC地回流经示波器大地，避免浮地—大地电位差造成的共模回流；二是自动调零+低底噪，使Vgs过冲、负压串扰、Vds过冲的绝对值读数稳定复现，不因更换接地方式而漂移。

五、总结

PKIV6035与有源差分的本质区别在于传输与隔离架构：差分靠电路抑制共模，高频CMRR易跌、地环路易引入误差；光隔离用光纤传信号，前端到示波器无电气回路。显著降低浮地测量和对地测量的系统误差。

对800V SiC逆变器、光伏储能、充电桩等高压高速场景，PKIV6035是兼顾低损耗传输、高精度和小对地误差的优选方案。
