高压衰减棒与高压差分探头适用场景区分,什么时候不能用衰减棒

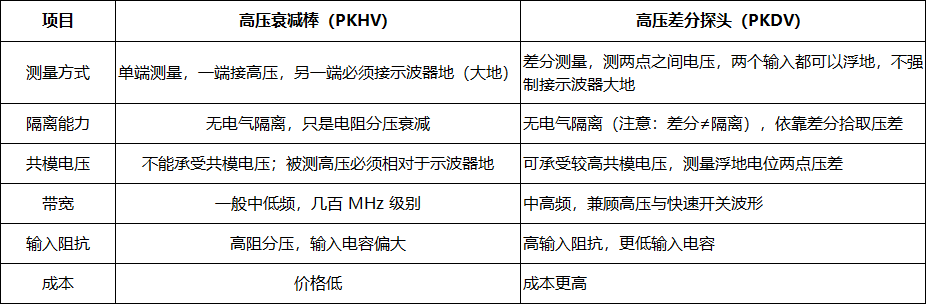

一、基础原理简单对比

核心本质：

高压衰减棒 = 高压版普通无源探头，只能测相对于示波器大地的电压；不能测浮地电压。

高压差分探头 = 拾取 A、B 两点差值，A、B 都可以不在大地电位。

二、高压衰减棒适合什么场景

✅ 场景 1：被测电压负极直接接示波器大地 GND，测对地高压 例如：高压直流电源输出对地电压、母线正极对地(负极接地)、工频高压对地测量。

✅ 场景 2：直流、慢变化信号，对共模抑制没有要求，不需要浮地 静态高压、工频耐压监测、缓慢升降压直流电压读取。

✅ 场景 3：预算有限，仅做对地高压观测，不做功率器件开关动态波形分析。

举例：电源母线负极可靠接大地，用 PKHV 衰减棒测母线对地电压，读数稳定够用。

三、高压差分探头适合什么场景

✅ 场景 1：浮地电位两点压差测量(半桥、全桥上下管电压) SiC/MOSFET 半桥电路，下管源极不是大地电位，存在强共模电压，必须差分探头。

✅ 场景 2：开关电源、逆变器、电机驱动 IGBT/MOS 管 Vds、Vce 动态波形捕捉 开关动作瞬间有很高共模干扰，需要 CMRR 共模抑制能力，还原真实差分电压。

✅ 场景 3：被测两点都不接大地，需要测量二者差值，例如悬浮电源输出。

✅ 场景 4：需要观测高速开关瞬态波形，抑制共模噪声，避免波形畸变。

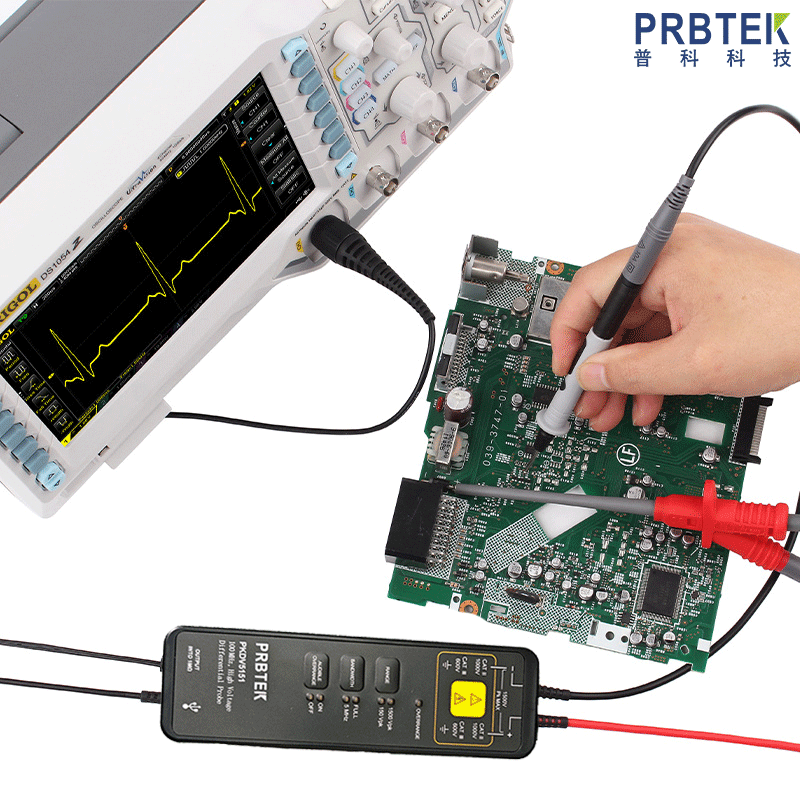

举例：光伏逆变器、储能 PCS、SiC 双脉冲测试，半桥支路电压测量优先 PKDV5000系列高压差分探头。

四、重点：什么时候绝对不能用高压衰减棒

这是工程师高频踩坑点，轻则波形完全错误，重则烧毁示波器、设备。

❌ 场景 1：测量浮地电压，被测点参考电位不是示波器大地

半桥电路上管漏‑源电压、下管源极悬浮电位。 衰减棒地线接示波器大地，如果你把衰减棒地线接到悬浮节点，等于把该节点强制拉到大地电位，直接改变电路工作状态，甚至造成短路炸机。

?致命误区：很多工程师拿衰减棒黑夹子直接夹浮地节点，电路直接异常。

❌ 场景 2：存在高共模电压环境下测差分电压

电路两点之间只有几百 V 压差，但两点对地都有上千 V 共模电压。 衰减棒只能测对地电压，无法提取两点真实差值，波形被共模电压完全淹没，看到的全是干扰，数据完全无效。

❌ 场景 3：MOSFET / IGBT 开关瞬态测试(半桥拓扑)

开关瞬间 di/dt、dv/dt 极高，伴随巨大共模噪声。衰减棒没有共模抑制能力，波形失真、振铃、虚假尖峰，无法获取真实开关波形。这种场景不要用衰减棒做器件特性分析。

❌ 场景 4：不能把衰减棒的地线悬空使用

衰减棒地线不能悬空!地线悬空，分压回路不成立，测量结果完全无意义。衰减棒地线必须可靠接到示波器地电位。

❌ 场景 5：需要高 CMRR 抑制共模干扰的测试

衰减棒不存在共模抑制能力，共模噪声会直接全部进入示波器，波形信噪比极差。

五、快速选型判断口诀

被测负极 = 示波器大地 → 可以考虑高压衰减棒；

被测两端都不在大地电位 → 放弃衰减棒，必须高压差分探头；

测 MOS/IGBT 开关波形、半桥逆变器 → 选高压差分探头；

只测对地静态 / 工频高压 → 高压衰减棒够用；

想靠衰减棒 “悬空测压差”，一定会出错。

六、补充误区澄清

误区：高压衰减棒耐压很高，所以什么高压都能测。

✔纠正：耐压是指输入对大地的耐受电压，不代表可以测浮地差分电压，耐压再高也解决不了参考地的问题。

误区：高压差分探头 = 隔离探头

✔纠正：普通高压差分探头依然没有电气隔离，只是拾取压差;如果被测对地电压超出探头共模额定，依旧会损坏设备;极高浮地电位需要升级光隔离探头。

七、PRBTEK 产品匹配小结

对地高压测量：PKHV3000系列高压衰减棒，低成本对地高压观测。

浮地差分、半桥功率器件测试：PKDV5000系列高压差分探头。

超高共模、需要真正电气隔离场景：升级PKIV6000系列光隔离探头。
