不同带宽电流探头怎么选：带宽越高就一定越好吗

结论先行：带宽越高≠越好，高带宽会带来成本高、噪声大、量程受限、直流性能变差等副作用;探头带宽必须匹配被测信号，同时兼顾幅值、直流 / 交流、上升时间、负载效应。

一、先搞懂电流探头带宽含义

电流探头带宽：探头幅值衰减到‑3dB 时的频率点，代表探头能准确测量的最高频率。

经验公式：被测信号上升时间 Tr ≈ 0.35 / 带宽 (-3dB)

信号上升时间越快，需要探头带宽越高;慢信号用高带宽探头没有收益。

注意：

示波器带宽 & 电流探头带宽取较小值，是系统实际测量带宽;买 100MHz 示波器配 500MHz 电流探头，系统依旧只有 100MHz。

带宽参数是交流带宽，很多电流探头直流测量能力和带宽无关。

二、两类主流电流探头带宽特点

1. 霍尔式电流探头(交直流 AC/DC)

优点：测直流 + 交流，可测大电流;

短板：高频带宽普遍不高，几十 kHz~ 几 MHz 为主;高频噪声随带宽提升明显变大;

适用：电源输入电流、电机、电池、逆变器直流母线、低频开关电流。

坑：高带宽霍尔探头价格很贵，底噪声会显著升高，小电流测量信噪比恶化。

2. 罗氏线圈(仅 AC，无直流)

优点：带宽很高，几十 MHz 常见，大电流，非接触;

短板：不能测直流;低频下限受限;对小电流灵敏度差;

适用：开关管尖峰、浪涌、脉冲高频交流电流。

3. 电流钳(廉价霍尔)

带宽通常 kHz 级别，只适合工频、低频，不适合开关电源瞬态。

三、带宽高带来的缺点

噪声变大 带宽越高，进入系统的高频噪声越多。测 mA 级小电流，高带宽探头会把噪声放大，波形满屏毛刺，看不清真实信号。

实例：测开关电源几十 mA 静态电流，用 100MHz 电流探头，噪声几十 mA;换成 10MHz 探头，噪声大幅下降。

量程与带宽互相牵制 同一款探头：大量程档位带宽低，小量程档位带宽高。 很多高带宽档位允许的最大电流反而小;强行测大电流高频会饱和失真。

价格大幅上涨 带宽翻倍，探头价格经常接近翻倍。不需要的高频属于浪费预算。

相位误差、延迟 高带宽探头内部处理电路带来相位偏移，做功率计算(电压 × 电流)时，相位误差会造成功率计算不准。

负载效应(插入阻抗) 高频下探头插入阻抗会扰动被测电路，带宽越高，对高速回路的影响越要重视。

四、选型实操步骤

步骤 1：梳理被测信号

是否需要测直流 → 需要就不能选普通罗氏线圈，选霍尔 AC/DC 探头。

最大电流、最小电流(关注小电流信噪比)。

信号上升时间 Tr(最重要)，计算需要带宽：

所需探头带宽 ≥ 0.35 / Tr 例：电流上升时间 35ns → 0.35/35ns =10MHz，探头≥10MHz 就够用，没必要上 100MHz。

示波器本身带宽，探头带宽不要明显超过示波器带宽。

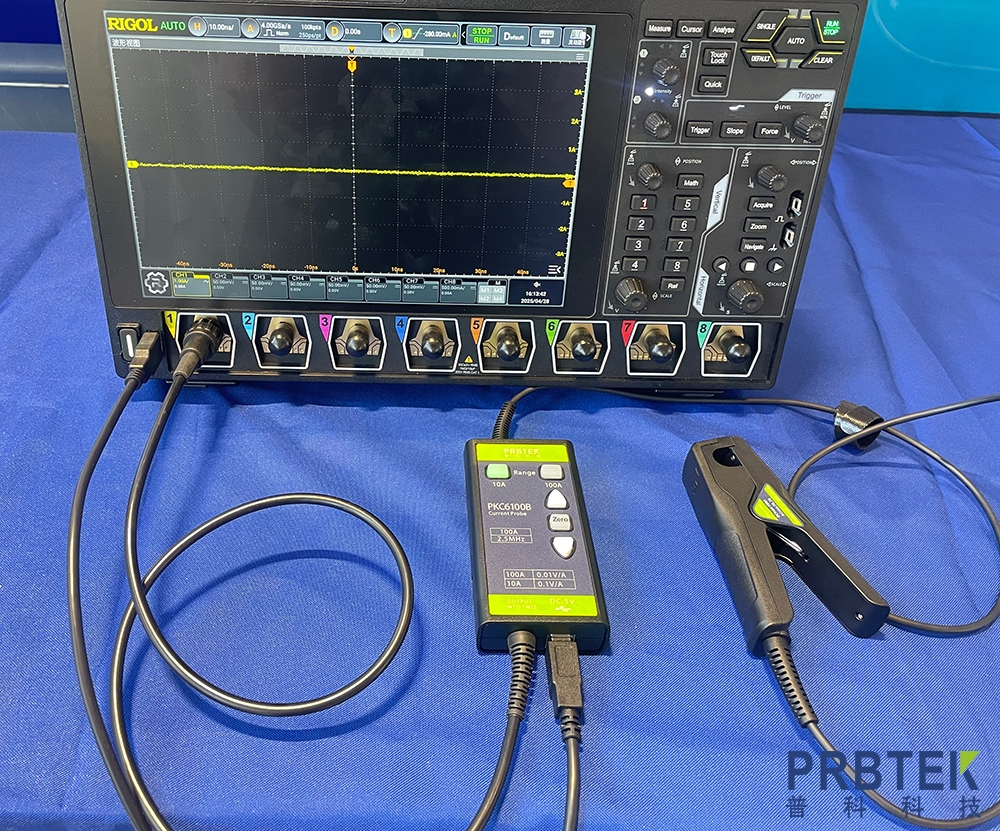

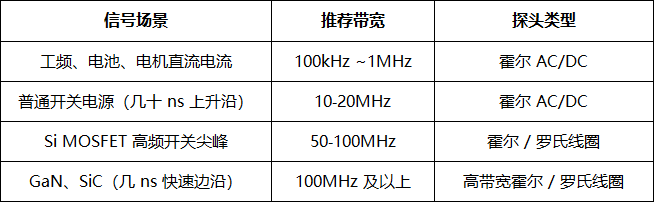

步骤 2：带宽选择原则

步骤 3：避坑要点

慢信号不要盲目拉高带宽：噪声优先，可示波器开启带宽限制功能降噪。

小电流测量优先看噪声指标(mA rms)，噪声往往比带宽更重要。

罗氏线圈：关注低频截止频率，低于该频率波形失真;不能测直流。

不要只看带宽参数，核对：量程、直流精度、噪声、插入阻抗。

五、举 2 个典型例子

案例 1：普通反激开关电源，电流上升时间 40ns，电流 0‑5A，要测直流

计算带宽：0.35/40ns≈8.75MHz → 选 10‑20MHz AC/DC 霍尔探头足够。 买 100MHz 探头：波形噪声变大，多花钱，性能没提升。

案例 2：GaN 快充，电流上升时间 3ns

计算带宽：0.35/3ns≈116MHz → 需要≥100MHz 带宽探头;此时高带宽是刚需。

简短总结

带宽是 “够用就好”，不是越高越好。

上升沿慢、小电流场景：过高带宽引入噪声，反而测量效果变差;

只有被测信号边沿极快(SiC/GaN)，才必须追求高带宽;

选型优先级：是否测直流 > 电流量程与噪声 > 上升时间计算所需带宽 > 探头带宽参数。
