交直流电流探头、罗氏线圈、电流互感器三者如何选型，区别是什么

核心差异一句话：

交直流电流探头：示波器直连，可测直流 + 交流，小‑中电流，看重波形细节;

罗氏线圈：只测交流，大电流、脉冲、柔性开合，不能测直流;

电流互感器 CT：只测交流，工频为主，输出标准电流信号，用于计量 / 保护，不适合高频波形观测。

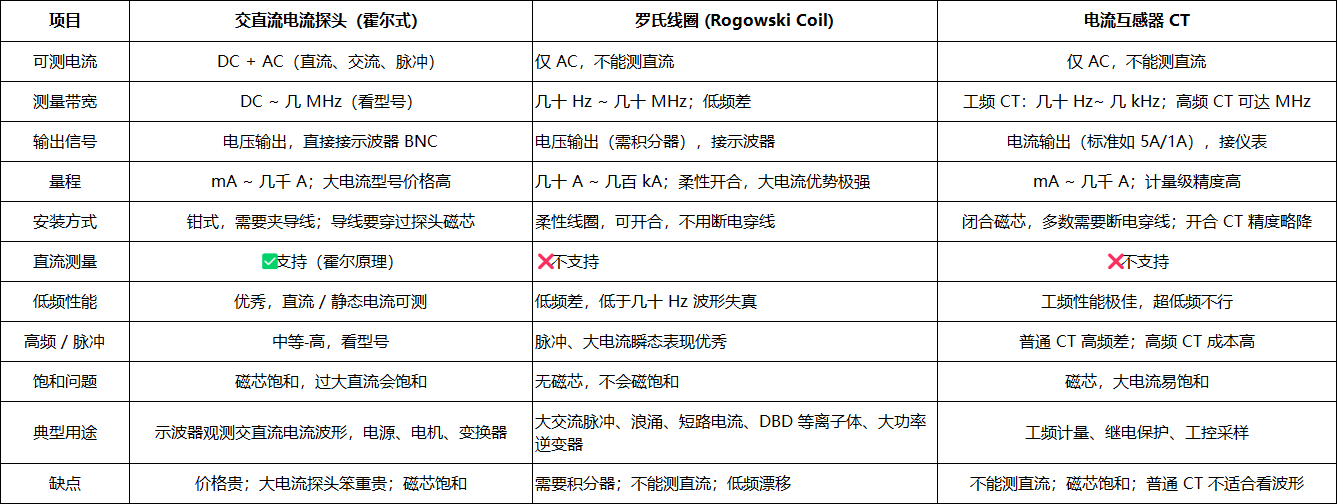

核心参数对比表

原理简单理解

1.交直流电流探头（霍尔电流探头）利用霍尔元件检测磁芯磁场，直流产生的静磁场也可以捕获，所以 DC+AC 都能测。输出电压给到示波器看电流波形。

注意：直流分量过大，磁芯会饱和，波形畸变。

2.罗氏线圈空心线圈，没有磁芯，依靠电流变化率感应电压，\(V \propto di/dt\)，必须外接积分器还原电流。因为靠变化率，恒定直流 di/dt=0.输出为 0.测不到直流。空心无磁芯，不存在磁饱和，非常适合巨大交流脉冲电流。

3.电流互感器 CT带铁磁磁芯变压器原理，交变磁场耦合次级。恒定直流不会感应，无法测直流。普通 CT 针对工频优化，适合电量计量、保护;普通 CT 不适合示波器抓高频细节。

选型决策

场景 1：需要测直流电流(含 DC + 混合交流)

?只能选：交直流霍尔电流探头罗氏、CT 全部排除。 典型：开关电源输出电流、电池充放电、电机静态偏置电流。

场景 2：只有交流，想看波形、脉冲、瞬态大电流，接示波器

电流几百 A 以上、脉冲浪涌、不方便拆线：罗氏线圈(DBD 等离子体放电、短路测试非常常用)

几百 A 以内，且是工频为主，要高精度采样给仪表：高频 CT

场景 3：工频电量测量、计量、继电保护，接 PLC / 电表

?优先电流互感器 CT。

场景 4：大电流，但含有直流分量

❌罗氏 / 普通 CT 直接废掉，必须霍尔交直流探头;如果直流分量很大，要注意探头量程，防止磁芯饱和。

常见踩坑点

1.想用罗氏测直流：不可能，静态直流完全无输出。

2.普通工频 CT 接到示波器看高频脉冲：波形严重失真，普通 CT 带宽不够。

3.霍尔探头直流超量程：磁芯饱和，波形削顶，不会报错，肉眼很难第一时间识别。

4.罗氏线圈必须配匹配积分器;直接接示波器得到的是 di/dt，不是真实电流波形。
