电流探头测量尖峰失真的可能原因判断与规避

适用：开关电源、SiC/GaN、反激、DBD 等离子等纳秒级尖峰脉冲电流测量;区分三类典型失真，很多时候尖峰不是电路真实尖峰，而是探头本身引入的测量失真。

一、三类失真机理 + 波形判断

1. 磁芯饱和(CT / 霍尔钳形探头最常见，罗氏线圈无磁芯，不会磁饱和)

机理：磁芯 B-H 进入非线性区，磁导率暴跌;分为直流偏置饱和和脉冲安秒积 (I×t) 超限饱和。交流 CT 不能承受直流分量，直流会单向磁化磁芯;脉冲大电流 + 宽脉冲，I×t 超过探头安秒积，同样饱和。

波形特征判断

正负波形不对称，单侧削顶 / 平顶;三角波上升沿后期斜率突然变陡

增大电流，波形不再线性增长，幅值卡住不再上升

空载闭合钳口，消磁归零后，一加直流偏置基线漂移、波形畸变

简易验证：减小峰值电流 / 缩短脉冲宽度，波形恢复线性 → 确认磁芯饱和

误区：只看峰值电流，忽略脉冲宽度。同样 100A，1μs 窄脉冲可能没问题，10μs 长脉冲直接饱和(安秒积 I・t)。

2. 钳位失真(探头硬件保护 / 积分器 / 霍尔输出限幅)

机理：探头内部放大器、积分器、输出电路达到电源轨，信号被硬性削平，属于电路限幅，不是磁芯非线性。交直流有源电流探头高频尖峰极易触发钳位。

波形特征判断

波形顶部水平硬削平，边沿依然干净，没有磁饱和那种斜率渐变弯曲

降低探头量程衰减(换更大档位)，波形恢复，立刻判断是输出钳位

探头面板 OL 过载灯点亮，示波器波形被 “切顶”，缩小示波器垂直档位无效

区分饱和 vs 钳位：

饱和：波形弯曲、斜率变化、正负不对称;换量程不一定恢复，消磁后有改善

钳位：硬平顶切割;换大电流量程，波形直接复原

3. 绕线 / 安装引入的尖峰失真(耦合、偏心、漏磁、LC 谐振)

机理：被测导线在钳口位置、匝数、钳口缝隙、外部磁场、线缆寄生 LC 带来的测量伪尖峰，并不是电路真实电流尖峰。

波形特征判断

上升沿叠加高频衰减振铃尖峰，波形边沿过冲，尖峰之后回落至正常幅值

移动导线位置、居中放置、重新扣紧钳口，尖峰幅值明显变化甚至消失

多根导线同进钳口、双绞线一起夹住，磁场抵消，读数异常;导线贴钳口一侧偏心，幅值误差 + 高频畸变

绕线操作规则

单匝测量：仅一根导体穿过钳口，导体居中，远离钳口缝隙;双绞线、回路线不可同时进钳口(磁场抵消)

多匝放大小电流：导线在磁芯绕 N 匝，读数 ÷N;代价：带宽下降、插入电感上升、更容易谐振，尖峰测量慎用多匝

钳口必须完全闭合，缝隙会漏磁，灵敏度下降 + 高频谐振毛刺

二、快速诊断流程(实操顺序)

闭合钳口，空载执行消磁 + 调零(霍尔 / CT 探头必做，消除剩磁)，基线归零

先换更大电流量程：波形恢复 → 钳位失真;仍然畸变 → 磁芯饱和 / 安装问题

把被测导线放到钳口正中心，重新锁紧钳口，远离变压器 / 电感母线(强杂散磁场)：尖峰消失 / 变小 → 绕线偏心 / 漏磁干扰

降低脉冲宽度 / 减小直流偏置：波形恢复 → 磁芯饱和(安秒积超限)

带宽校验：探头带宽不足、di/dt 超过探头最大 di/dt，也会产生前沿伪尖峰(罗氏线圈微分特性，容易把 di/dt 当成电流尖峰)

三、规避方案(分场景)

规避磁芯饱和

选型优先核对两个指标：额定峰值电流 + 安秒积 (I×t)，脉冲尖峰重点看安秒积，不要只看峰值

有直流分量：不能用纯 AC 电流钳，选用 DC 耦合霍尔 / 交直流 CT 探头;直流偏置会占用磁芯磁通裕量

高温测试：磁芯 Bsat 随温度下降，高温更容易饱和，预留≥30% 磁通裕量

替代方案：罗氏柔性线圈(无磁芯，不存在磁饱和)，适合大脉冲尖峰，但要注意低频漂移、积分器带宽、di/dt 上限

规避钳位失真

量程预留裕量：尖峰测量，实际峰值控制在探头量程 60% 以内，不要顶满量程

有源探头供电检查，确认供电充足;高频尖峰时，积分器压摆率不足也会等效钳位削波

不要靠示波器垂直档位压缩，优先切换探头本身的电流档位

规避绕线 / 安装类尖峰伪失真

导体必须居中，垂直穿过钳口;不要贴着钳口缝隙

钳口完全扣合，清理钳口接触面灰尘金属碎屑;开合式探头缝隙是高频漏磁最大来源

探头远离功率电感、变压器、母线(≥30mm)，屏蔽外壳朝向强磁场一侧

探头 BNC 同轴电缆不要长距离拖拽、弯折，保持 50Ω 阻抗匹配，减少反射振铃

测单根相线，禁止火线 + 地线同时进钳口;不要把双绞线一对全部夹入

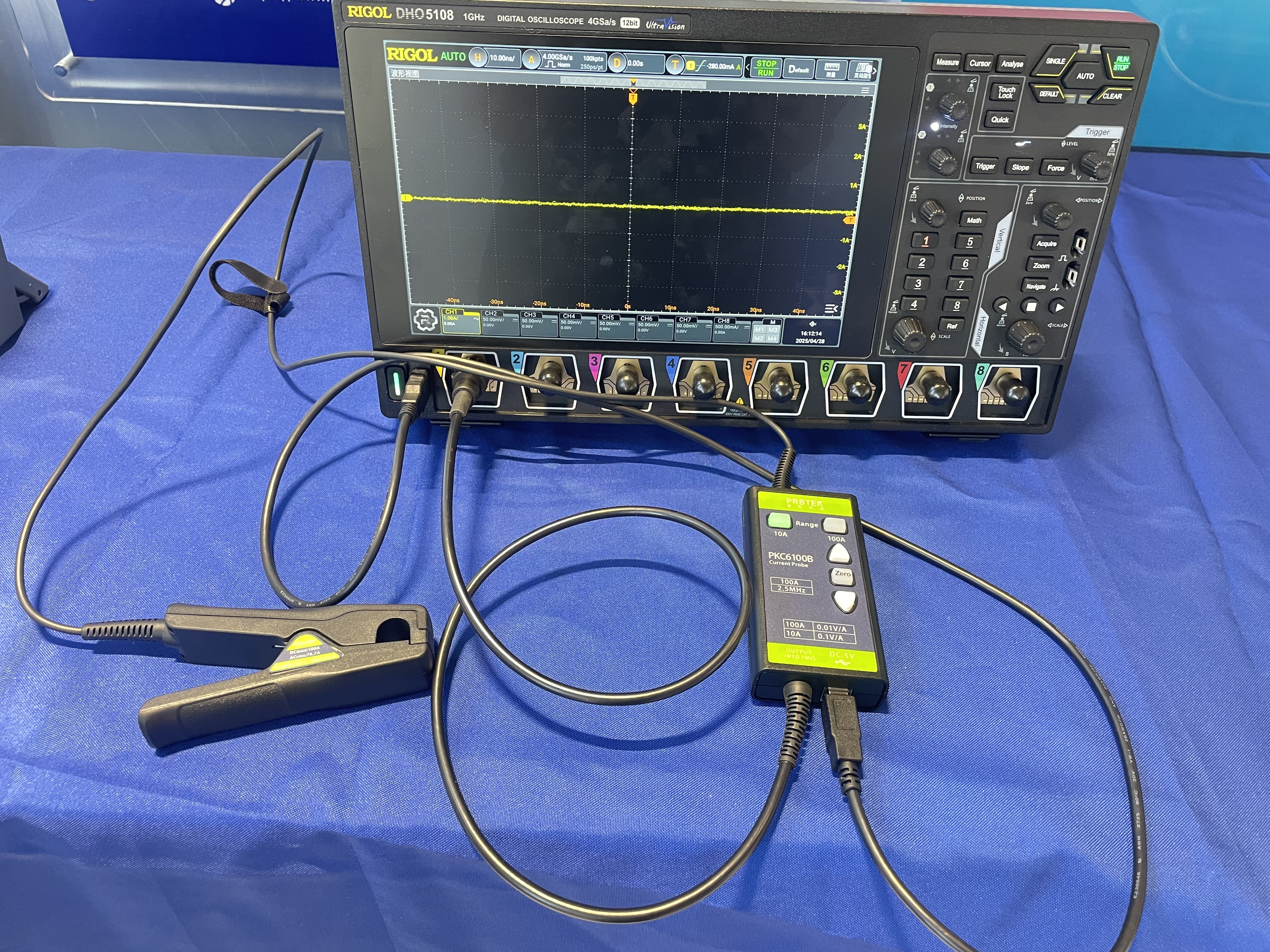

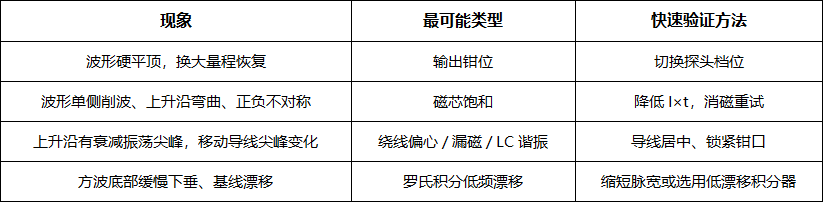

四、工程简易区分表

五、常见踩坑提醒

罗氏线圈测出来的前沿尖峰很多是 di/dt 微分信号伪尖峰，不是电流本身，必须开启积分还原电流波形，不要直接采集原始微分输出

带宽不匹配：探头带宽不足，高频分量被扭曲，看起来像尖峰失真;测量 ns 级开关尖峰，探头带宽建议≥5 倍信号主频率

共模 dv/dt 耦合：高 dv/dt 开关节点，探头屏蔽不良，会耦合电压噪声叠加在电流波形上，看起来是尖峰，不是电流
