功率测试：电压电流波形时间不同步｜探头去偏移（Deskew）实操教程

核心原理：电压探头（差分）和电流探头（霍尔 / CT / 罗氏）传输延迟不一样，这个时差叫 Skew（偏斜）。功率 = V×I 积分，哪怕只有几 ns 时差，开通损耗、平均功率、功率因数都会严重失真，SiC/GaN 高频开关尤为明显。

区分两个概念：

DC 零点偏移（offset）：基线不在 0.电流探头消磁调零、差分探头调零解决;

时间偏移 / 偏斜（skew/deskew）：波形边沿前后错开，是本次重点。

一、前置准备(必须先做，否则校准无效)

仪器预热 30min，温度稳定;示波器执行整机自校准

探头全套保持测试时完全一致：探头型号、线缆长度、前端配件、量程档位，换量程 / 换探头 / 换 BNC 线，必须重校准 Deskew

电流探头预处理：闭合钳口，消磁 Degauss + 调零 AutoZero，消除剩磁带来基线漂移;钳口无金属碎屑、完全扣合

电压差分探头：执行探头零点调零，消除直流偏移

带宽统一：两个通道带宽限制设为两者中较低带宽，保证群延迟一致

校准目标：同一个阶跃信号，电压上升沿 50% 幅度点 和 电流上升沿 50% 幅度点在时间轴重合，不要对齐峰值(峰值容易受振铃干扰)

二、方案 A：专用 Deskew 校准夹具(高精度，推荐，双脉冲 / 开关损耗必用)

硬件连接

专用去偏夹具(是德 U1880A / 泰克 067-1686)，内置无感电阻环路：方波加在无感电阻两端，电阻上电压、电流物理上完全同步。

通道 1：高压差分电压探头，接夹具电压端子

通道 2：电流探头穿过夹具小电流环路(注意电流箭头方向)

夹具 USB 接示波器，由夹具输出快沿同步方波

实操步骤

示波器设置：DC 耦合，关闭带宽限制;水平时基拉到可以看清上升沿(ns 级)

捕获波形，打开延时测量：测量 Ch1 上升沿 50% → Ch2 上升沿 50% 的时间差(Skew 值)

两种校准方式：

AutoDeskew 自动：进入示波器功率分析菜单 → Deskew → 执行 AutoDeskew，示波器自动计算并写入通道延时补偿值，保存参数

手动 Deskew：以电压通道为参考(延时 = 0)，修改电流通道的通道延迟，反复微调，直到两条波形 50% 交点完全重合

保存通道补偿参数，不要改动通道延时设置，再拆下探头，接入被测功率回路开始测试

三、方案 B：简易低成本校准(无专用夹具，日常开关电源测试)

用示波器内置 CAL 快沿方波 + 小无感电阻自制校准环路

取无感低阻值电阻（10Ω~100Ω，功率足够），一端接示波器 CAL 方波输出，另一端接示波器地，形成环路

差分电压探头跨接无感电阻两端测电压

电流探头夹住电阻的单根引线，测回路电流

此时理论上电阻电压、电流完全同步

捕获方波上升沿，测量 Ch1/Ch2 50% 点时差，在示波器通道菜单调整通道 Delay(Deskew)，直到边沿对齐

短板：上升沿不如专用夹具陡峭，适合几百 kHz 开关电源;不适合 SiC/GaN 纳秒级边沿损耗测量

四、方案 C：软件后处理 Deskew(双脉冲测试进阶)

硬件采集完波形，在示波器功率分析软件或 Matlab/Python 里，扫描延时 τ，寻找开通 / 关断能量积分最小的 τ 值作为最优补偿。 原理：理想器件开通瞬间，Vds×Id 瞬时功率在开通前沿满足能量闭环;通过能量守恒反推真实时间偏移，可顺带补偿部分带宽带来的群相位误差。

适合 WBG 器件高精度损耗测试，属于事后补偿，优先硬件前置校准，软件仅做二次修正

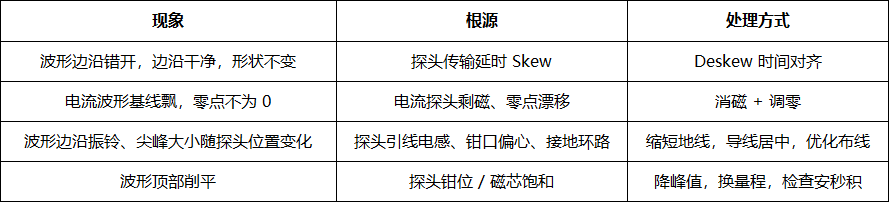

五、常见误判：分清「时间偏斜」和别的失真

六、实操避坑要点(高频踩坑)

错误：对齐波形峰值。振铃会让峰值位置偏移，必须对齐 50% 幅度交叉点

错误：校准完成后更换探头量程。量程切换会改变探头内部电路延时 → Skew 变化，需要重新校准

错误：罗氏线圈直接用原始微分输出做 Deskew。罗氏必须开启积分还原电流波形之后，再做时间对齐，微分波形是 di/dt，不是真实电流

错误：只看低频周期对齐。开关损耗误差来自纳秒级前沿，低频相位对齐不代表高速边沿对齐

错误：差分探头长线鳄鱼夹。长地线引入电感，会改变高频延时;高速测量只用短弹簧接地环

校准顺序：电流探头消磁调零 → 差分探头零点调零 → Deskew 时间对齐 → 正式功率测试

七、快速自检清单

仪器预热，示波器自校正

电流探头：闭合钳口，消磁 + 调零，基线归零

差分探头：零点调零，使用最短接地附件

带宽统一，两通道带宽限制一致

Deskew 校准，上升沿 50% 点对齐，保存通道延时

校准前后探头、线缆、量程完全不变

重新拆装探头、更换量程、换 BNC 线，全部重新执行 Deskew
