如何简单自检示波器探头好坏,不用专业校准设备快速判断探头是否失效

针对示波器探头，不用专业校准设备，可以按下面几步快速判断好坏。核心思路是：先查通断和短路，再用示波器自身的校准信号看波形。

一、外观与物理检查

探头头部、BNC接头有无烧焦、变形、氧化发黑。

线缆有无折痕、破皮、被压扁。

BNC中心针是否歪斜、缩进;探头尖端的弹簧针是否还能伸缩。

地夹线是否断裂、夹子是否氧化。

二、万用表测通断与短路(断电测)

示波器探头内部有衰减网络和补偿电容，不同档位(1X/10X)测出的电阻不一样，但通断和短路的判断是通用的。

1. 测中心通路

万用表打蜂鸣档。

一表笔接 BNC 中心针，另一表笔接 探头尖端。

1X 档：应导通，电阻接近 0Ω 或几十欧。

10X 档：通常有 9MΩ 左右电阻(与示波器 1MΩ 输入分压)，不会蜂鸣，但应有稳定阻值。

若无穷大 → 内部断线，探头坏。

2. 测屏蔽通路

一表笔接 BNC 外壳，另一表笔接 地夹。

应导通，电阻接近 0Ω。

不通 → 地线断，探头坏。

3. 测是否短路

测 BNC 中心针 ↔ BNC 外壳。

应为开路(无穷大)。

若短路或电阻很小 → 探头内部短路，坏。

4. 晃动测试

表笔接好后，轻轻晃动线缆和接头。

读数应稳定。若跳动、断续 → 内部接触不良，探头不可靠。

三、用示波器自身校准信号判断

几乎每台示波器都有 探头补偿输出端子，通常输出 1kHz 方波、0.5V 或 1V。这是最好的免费信号源。

步骤：

1.把探头接到示波器通道，探针勾住校准信号端子，地夹夹住旁边的地。

2.示波器设置：DC 耦合，垂直档位调到能看清方波，时基调到能看到几个周期。

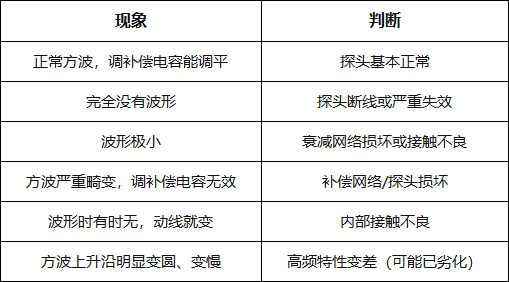

3.观察波形：

4，调补偿电容：用小螺丝刀调探头上的补偿孔，正常应能把方波调到平顶(无过冲、无下凹)。如果怎么调都不对，探头有问题。

四、对比法

换一支已知良好的同型号探头接到同一通道。

如果好探头波形正常，原探头不正常 → 原探头坏。

如果两支都不正常 → 可能是示波器通道或设置问题。

五、1X/10X 档位分别检查

很多探头有 1X/10X 切换开关，这个开关本身也容易坏：

分别在 1X 和 10X 下测校准方波。

若某一档无信号或波形异常 → 档位开关或衰减网络损坏。

切换时波形跳动、断续 → 开关接触不良。

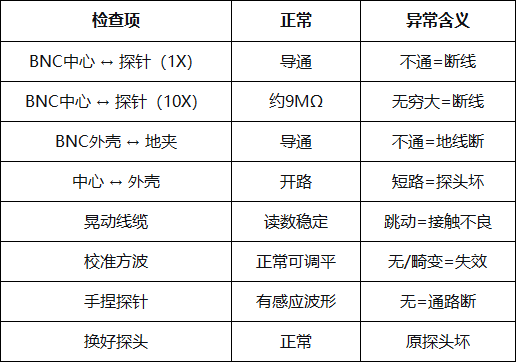

六、快速判断总结表

注意事项：

这些方法能查出断路、短路、接触不良、明显波形异常，但查不出精度下降和高频特性轻微劣化。

高压探头、差分探头、有源探头内部有电路，自检只能做基本判断，坏了仍需专业维修。

测高压探头时注意安全，不要用手直接碰探针。
