探头烧毁的4大诱因及全套预防方案

核心一句话：选对探头耐压、控制浪涌电流、做好 ESD 防护、严格遵守接地规则，这四条是防烧探头的底线。

一、过压

风险：超过探头额定 RMS / 峰值电压、脉冲尖峰、浪涌、叠加高压共模，无源探头分压电阻击穿，有源探头输入 FET 直接击穿。

规避方法

1.使用前核对探头铭牌：区分CAT 等级、RMS 额定、峰值脉冲电压，脉冲尖峰不能只看直流有效值。

2.普通 10X 无源探头一般≈300Vrms，严禁直接测 220V 火线、开关电源 400V 母线;高压 / 浮地测量用高压差分探头。

3.不确定电位，先用万用表先测直流 / 交流电压，确认在探头规格内再上示波器。

4.留有安全余量：实际测量电压建议不超过额定值 70%，吸收尖峰、雷击、上电浪涌。

5.上电顺序：探头先接示波器 BNC → 地线先接被测地 → 最后探针接触信号点；拆除反向操作，避免带电插拔引入高压尖峰Tektronix。

二、过流

风险：探头尖端、地夹误短路，大电流流过探头内部元件，烧断电阻、引线、芯片;不是探头直接承受持续大电流，而是短路瞬间冲击电流。

规避方法

1.探针、接地夹不能同时触碰两个不同电位点，PCB 密集引脚优先用弹簧接地针，减少短路概率。

2.测量大功率电源、功率器件时，可在测试点串小阻值限流电阻做保护(1k~10k)，抑制短路冲击。

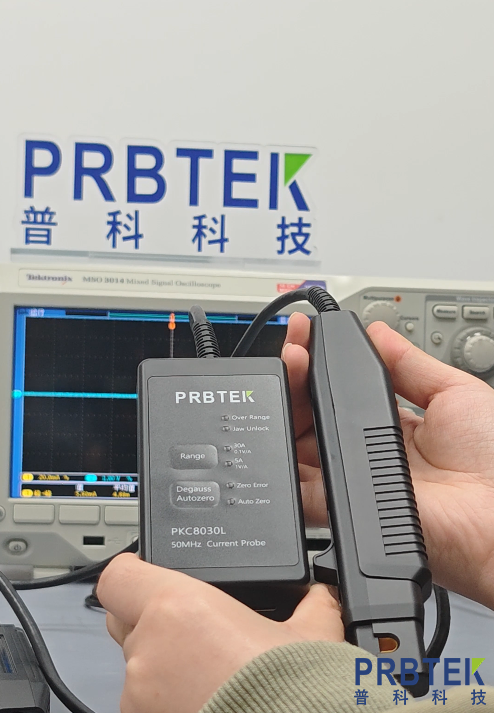

3.不要把探头当作万用表表笔，探头不支持持续大电流测量;测电流改用电流探头。

三、静电 ESD

风险：人体静电(几千～上万伏)直接击穿有源探头前端半导体;无源阻容探头耐 ESD 相对更好，但高频高压场景依然会累积静电损伤。

规避方法

1.操作有源探头必须先释放人体静电：摸接地金属、佩戴防静电手环，工作台接地。

2.干燥环境(秋冬)加强防静电，不用时探头探针套上绝缘保护帽。

3.电路板上电前，先给 PCB 电容放电，避免电荷积累在待测节点。

4.有源探头存放、插拔时，避免触碰探针金属端。

四、错误接地(极易连带烧探头 + 示波器 + 被测板)

重点：台式示波器 BNC 外壳、探头地夹直接连大地 PE，这是绝大多数炸机根源 风险：地夹接到火线 / 热地 / 浮地节点，直接形成大地短路，瞬间大电流烧毁探头分压电阻、线缆。多通道测量，不同通道地夹接不同电位，形成地环路短路。

规避方法

1.单端无源探头：地夹只能夹被测电路参考地，绝对不能夹到非地电位、开关节点、市电火线。

2.浮地电路(开关电源初级、半桥上管)：禁止普通单端探头直接测，优先高压差分探头;隔离变压器仅为临时方案，有触电风险，不推荐长期使用。

3.多通道测量：所有探头地夹必须接同一个参考地。

4.高频测量使用短接地弹簧，减少地线电感，同时降低意外短路风险;长鳄鱼夹地线仅适合低频小信号。

日常维护 & 自检

1.每次使用前目视检查：探头线缆外皮开裂、探针松动、绝缘破损禁止使用。

2.定期用万用表检查：探针端与地夹之间不能存在导通，若导通说明内部已经损坏。

3.每次上机前做探头补偿校准，同时也可以观察探头是否异常。

4.存放：避免反复弯折探头根部，线缆不要长期挤压拉扯。

快速自查清单

确认探头型号耐压、CAT 等级满足被测信号

万用表预测量被测点电位

人体静电释放(有源探头强制)

地夹接至电路参考地，确认不是热地 / 浮地

接地附件选用弹簧接地针(高频)

连接顺序：先接示波器→地线→探针;拆除反向
