电流探头带宽、上升时间、di/dt，参数之间的关系通俗解读

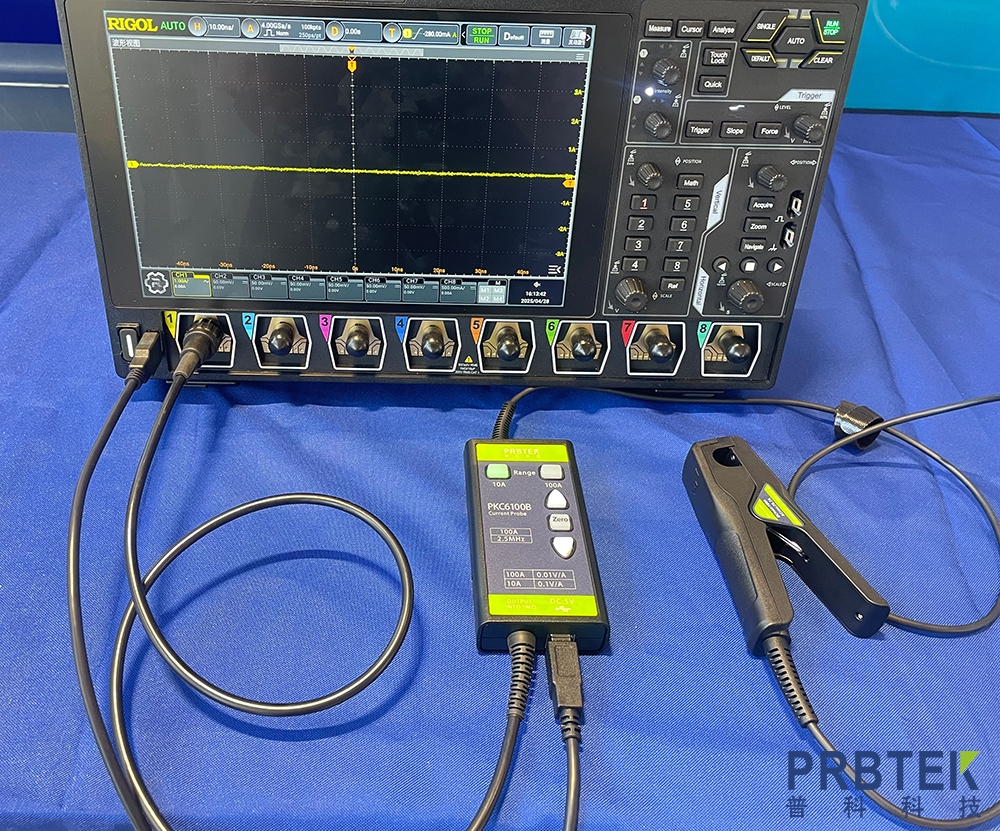

电流探头的带宽、上升时间和 di/dt 这三个参数，本质上是在从不同角度描述同一件事：探头能多快地跟上电流的变化。

先用一个比喻

想象你用手机拍一辆高速驶过的赛车：

带宽：手机摄像头的帧率。帧率越高，越能拍清楚快速运动。

上升时间：赛车从出现到完全进入画面所需的时间。这个时间越短，说明变化越快。

di/dt：赛车速度的变化率，即电流“加速”有多猛。

三者说的是同一件事的不同侧面。

三个参数分别是什么

带宽（Bandwidth）
探头的带宽通常指幅频响应下降 3dB 对应的频率。简单说，就是探头能“忠实复现”的最高频率成分。电流变化越快，包含的高频成分越多，就需要越高的带宽。

上升时间（Rise Time）
一个理想阶跃电流从 10% 上升到 90% 所需的时间。探头自身的上升时间越短，它就越能还原快速跳变的电流。注意：你测到的上升时间 ≈ √(信号真实上升时间² + 探头上升时间²)，所以探头上升时间必须明显小于信号上升时间，否则测出来的是探头自己。

di/dt

电流随时间的变化率，单位常见 A/µs 或 A/ns。它直接决定了电流波形里高频成分的多少。di/dt 越大，频谱越往高频延伸，对带宽要求越高。

它们之间的换算关系

工程上有一个常用的近似公式：

带宽 × 上升时间 ≈ 0.35

（更严格地，对于一阶系统是 0.35，对于高斯响应约 0.34~0.35）

例如：

探头带宽 100 MHz → 上升时间 ≈ 0.35 / 100 MHz = 3.5 ns

探头带宽 1 GHz → 上升时间 ≈ 0.35 ns

反过来，如果你知道信号的最快上升时间 tr，就可以估算需要的带宽：

BW ≈ 0.35 / tr

而 di/dt 和上升时间的关系是：

di/dt ≈ ΔI / tr

所以如果已知电流跳变幅度 ΔI 和允许的上升时间，就能算出 di/dt，再反推所需带宽。

实际选型时怎么用

假设你在测一个 MOSFET 开关电流，电流在 20 ns 内从 0 跳到 50 A：

1.di/dt = 50 A / 20 ns = 2.5 A/ns

2.信号上升时间约 20 ns

3.需要的带宽 ≈ 0.35 / 20 ns = 17.5 MHz

但实际选探头时不能只按这个下限选，通常要留 3~5 倍余量，因为：

真实波形不是理想阶跃，含更高频成分

探头上升时间会叠加到测量结果上

要保证幅值精度和相位精度

所以这个场景建议选 100 MHz 以上的电流探头。

一个容易踩的坑

很多人只看带宽，忽略了一个事实：电流探头的带宽往往比电压探头低很多。普通无源电压探头轻松 100~500 MHz，而电流探头受限于磁芯、霍尔元件或罗氏线圈结构，几十 MHz 到几百 MHz 已属不错，高端的能到 GHz 但价格昂贵。

另外，电流探头还有两个常被忽略的参数：

最大电流范围：超过会饱和，波形失真

插入阻抗：探头串入回路会引入额外阻抗，影响被测电路

一句话总结

带宽决定“能测多快”，上升时间是“带宽的时域表达”，di/dt 是“信号到底有多快”。三者通过 BW × tr ≈ 0.35 和 di/dt ≈ ΔI/tr 串在一起。选探头时，先算信号的 di/dt 和上升时间，再按 3~5 倍余量确定带宽。
