柔性电流探头怎么选？带宽、灵敏度、最小可测电流、耐压四大核心选型要点

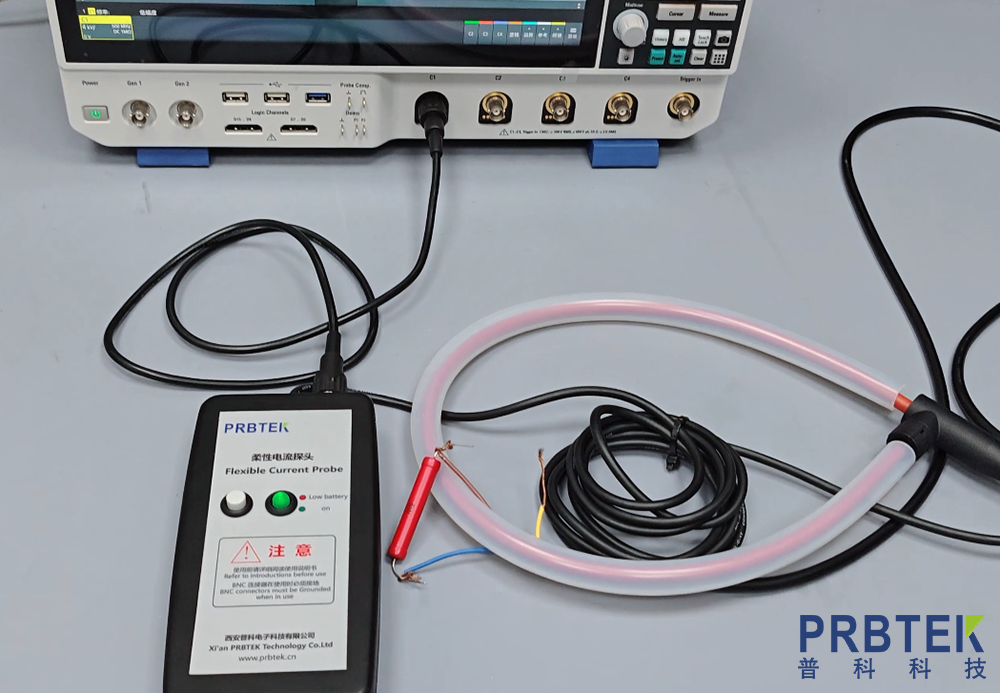

柔性电流探头，也就是常说的罗氏线圈探头，依靠空心柔性线圈实现非接触式交流电流测量，无磁饱和、可环绕粗导体、狭小空间布线方便，广泛用于开关电源、OBC 车载充电机、储能 PCS、光伏逆变器、SiC/GaN 功率器件、电能质量测试、雷击浪涌、电机谐波测试等场景。很多工程师选型时只看最大量程，忽略带宽、灵敏度、最小可测电流、耐压，最后出现波形失真、小电流测不出、安全耐压不足等问题。下面围绕四大关键指标，讲清楚选型逻辑和场景匹配方案。

一、带宽（-3dB 带宽）：决定能不能还原高频电流波形

带宽是柔性电流探头最优先核对的指标，分为低频带宽和高频带宽，代表探头可以准确响应的电流频率范围，标注为 - 3dB 带宽，超出带宽的信号会出现幅值衰减、相位偏移，开关边沿、振铃、谐波直接失真。

工频、电机谐波、电能质量监测：低频型，几十 Hz~100kHz 即可

普通开关电源、工频逆变器：几百 kHz~10MHz

GaN、SiC 高频功率器件、快充、车载高压变换器：需要 10MHz~100MHz 及以上高带宽探头

⚠️ 选型误区：不要只看高频带宽，低频截止频率同样重要。罗氏线圈本身不能测直流，低频带宽越高，越难测缓慢变化、低频小电流；低频带宽低的型号，适合长时间谐波、慢变电流采集。

二、灵敏度：输出信号和被测电流的对应关系

灵敏度单位一般是 mV/A，代表每 1 安培电流，探头输出多少毫伏电压，直接决定示波器上信号大小，和噪声、分辨能力强相关。 举例：10mV/A，代表 10A 电流对应输出 100mV；1mV/A，代表 1000A 才输出 1V。

小电流测试场景：优先选高灵敏度（如 50mV/A、10mV/A），信号幅度大，更容易从示波器噪声里分辨信号；

大电流、几千安脉冲、短路电流场景：选低灵敏度（1mV/A、0.1mV/A），避免输出饱和、削波；

配套提醒：灵敏度要和示波器档位匹配，灵敏度太高容易饱和，太低则信号淹没在底噪中。

三、最小可测电流：小电流分辨能力，容易被忽略

最小可测电流，是探头在噪声范围内，能够稳定、有效识别的最小电流值，由探头本底噪声、灵敏度共同决定，不是理论下限，是工程可用下限。 很多参数表只标注最大电流，不写最小可测电流，选型踩坑集中在这里：同样是 1000A 量程探头，有的最小可测 1A，有的只能测 10A 以下不准。

电源轻载、待机电流、小谐波、环路电流测试：重点关注最小可测电流，优先选噪声低、高灵敏度版本；

大脉冲、短路电流、雷电测试：对最小可测电流要求宽松，重点看峰值量程和 dI/dt 承受能力。

简单判断逻辑：灵敏度越高、本底噪声越低，最小可测电流越小，小电流测量能力越强。

四、耐压指标：安全底线，区分绝缘耐压、共模耐压

柔性探头耐压分为绝缘耐压（线圈本体绝缘）、共模耐压，是高压测试（储能、车载 800V、光伏、高压变频器）的安全红线，不能混用低压探头测高压回路。

绝缘耐压：线圈外皮、绝缘层的隔离耐压，决定线圈能不能直接包裹高压导体；

共模耐压：积分器主机端承受的对地共模电压，高压浮地测试、浮地功率管测试时，共模耐压不足会直接烧毁探头、示波器，甚至带来触电风险；

常见规格：600Vrms、1kVrms、2kV、10kVpk，高压浮地测试务必确认共模耐压，不能只看线圈外皮耐压。

⚠️ 重要提醒：耐压是安全指标，不是测量指标，高压浮地测试场景，优先选带屏蔽、高共模耐压的型号，同时搭配隔离示波器或隔离探头方案。

五、配套选型补充建议

1.最大峰值电流：不能超过探头额定峰值，持续大电流、脉冲电流要留余量；

2.dI/dt 耐量：高速 SiC/GaN 电流边沿陡，dI/dt 很高，参数不匹配会出现波形畸变；

3.线圈内径与柔性长度：粗铜排、母线排需要大内径线圈；狭小 PCB 管脚测试选细线圈；

4.屏蔽结构：EMI 干扰大的开关电源、高频机柜，优先选带静电屏蔽的柔性线圈，降低外部磁场干扰；

5.接口：主流 BNC 输出，确认和示波器、数据采集卡适配。

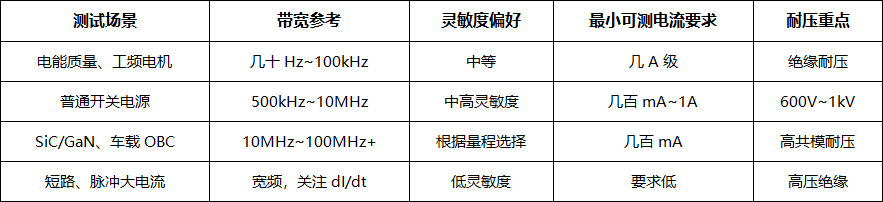

六、快速选型对照表

结语

柔性电流探头选型，不是量程越大越好。带宽决定波形能不能看对，灵敏度决定信号大小，最小可测电流决定小信号能不能分辨，耐压决定测试安全。先锁定测试频率、电流范围、是否浮地高压，再对照这四项核心参数筛选，才能匹配储能、车载、功率半导体、电源研发的测试需求，避免采购后无法使用、波形失真、安全隐患。
