光隔离探头电池供电和激光供电有啥区别？

在 SiC、GaN 宽禁带半导体、新能源逆变器、电机驱动、储能 PCS 浮地高压测试中，光隔离探头依靠光纤实现电气隔离，彻底消除地环路干扰，是高压浮地测量的主流方案。很多工程师选型时容易纠结：光隔离探头激光供电和电池供电该怎么选？二者信号隔离原理一致，差别集中在前端传感头的供电方式，直接影响测试稳定性、连续工作能力和使用场景。

一、工作原理区别

激光供电（光泵浦供电）后端主机内置泵浦激光器，通过光纤把大功率泵浦光传输到前端探头，前端光电转换芯片将激光能量转为电能，给传感电路供电；信号采用另一路不同波长光传输，一根光纤同时承载供电光与信号光。探头前端不需要内置电池，只要后端主机正常上电，探头就持续工作。

电池供电探头前端内置锂电池，电池独立给前端传感电路供电，光纤仅用来传输测量信号，不传输能量。使用前需要提前充满电，电量耗尽后必须充电或更换电池才能继续测试。

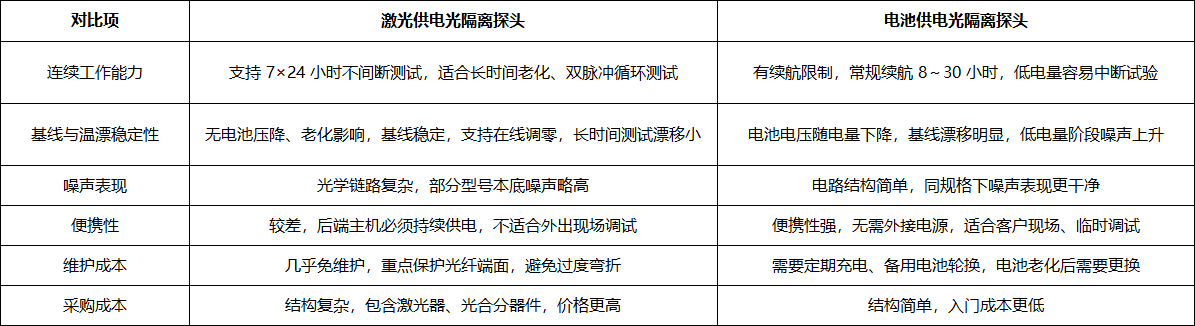

二、核心性能对比

重要提醒：供电方式不决定带宽、隔离电压、共模抑制比 CMRR。带宽、隔离耐压、输入电容这些核心指标，由探头光学和前端电路设计决定，不是激光供电就一定带宽更高。

三、适用场景选型建议

✅ 优先激光供电实验室长期功率器件测试台架、自动化产线、SiC/GaN 双脉冲长时间循环测试、器件老化可靠性测试、不间断浮地电压监测。 优势：不用担心测试中途断电，基线稳定，适合需要记录长时间开关损耗、波形变化的试验。

✅ 优先电池供电外出客户现场调试、临时单点测试、预算有限、不需要长时间连续采集。 优势：携带方便，不用一直拖着主机电源，短时间调试性价比高；建议搭配备用电池轮换使用。

✅ 双模式探头（激光 + 电池可切换）兼顾连续测试和外出调试，适合研发实验室、需要经常外出技术支持的团队，代表型号如 PMK FireFly 系列。

四、常见踩坑点

1.电池供电探头不要边充电边做高压浮地测试，充电线缆容易引入地环路，破坏隔离效果，带来额外干扰；

2.激光供电探头光纤属于易损件，大角度弯折、端面脏污会降低供电功率，造成探头异常；

3.低电量状态下电池款探头，不要用来做损耗精确计算，基线漂移会带来明显测量误差。

五、总结

如果你的测试以长时间、自动化、可靠性验证为主，激光供电是更稳妥的选择；如果经常外出、现场短时间排查波形，追求便携和预算友好，电池供电光隔离探头更合适。在选型时，先确定带宽、隔离电压、共模抑制比等核心参数，再根据测试时长和使用环境，选择匹配的供电方案。
