差分探头高频CMRR变差核心原理

CMRR 本质取决于两路输入的幅度、相位、寄生参数完全对称。低频由电阻匹配决定;频率升高后，寄生电容、引线电感、传输时延、电场耦合不对称成为主导。共模电压变化(高 dv/dt)会在两个输入端产生不相等的位移电流，把共模信号转换成差模伪信号，CMRR 随频率滚降，这是物理固有现象，接线 / 夹具会进一步恶化这个不对称性。

一句话：低频看电阻匹配，高频看两路寄生是否完全一致；任何不对称，都会直接吃掉高频 CMRR。

一、探头本体内部原因

1.输入衰减网络寄生失配：正负两路衰减电阻的并联杂散电容、PCB 走线电容不一致;皮法级的 ΔC，在高 dv/dt 开关节点下，位移电流差异非常明显，半桥、SiC/GaN 测试最典型。

2.放大器带宽与相位失衡：差分放大通道的幅频、相频响应在高频不完全重合，共模信号经过两路产生相位差，等效变成差模。

3.探头老化 / 校准失效：输入电容漂移、BNC 接头老化、内部屏蔽破损;长期使用后未做调零（Auto Zero），静态失调叠加高频失衡。

4.探头带宽上限：手册标注 CMRR 是对应频率下指标，不要只看 DC CMRR;很多差分探头在 10MHz 以上 CMRR 快速跌落，不是坏了，是规格本身。

二、接线对高频 CMRR 的影响

1.正负引线不等长、不对称

一长一短，两路引线电感、对地寄生电容不一样;长引线还会拾取不同空间电场。两根线必须等长、紧密双绞，减少环路面积，让外部电场对两根线耦合量一致。

❌ 错误：一根短直针、另一根拖长鳄鱼夹导线;两根线松散分开、走向不同。

2.引线过长、悬空过长

引线越长，对地 C 与环路 L 越大，外部 EMI 耦合差异越大;纳秒边沿测试，探针悬空长度尽量控制在≤5mm，优先直接焊在焊盘。

3.接触不良

探针氧化、弹簧针弹力不足、鳄鱼夹虚接，两路接触电阻不稳定，动态阻抗不对称，高 dv/dt 时 CMRR 剧烈跳变。

4.错误接地、地环路

差分探头浮地测量时，V+、V - 两个输入端都不能接示波器大地;如果一端接大地、另一端浮地，直接破坏差分平衡，CMRR 直接崩盘。 多探头共测时，不同探头接不同地，形成地环路，地弹噪声以共模形式注入，再因不对称转为差模尖峰。

5.探头线缆摆放不对称

探头主机、BNC 线缆一靠近功率板、一远离;两根输入线一边靠近高压节点，另一边远离，电场耦合不均衡。

三、测试夹具对 CMRR 的影响

1.夹具对地寄生电容不对称

夹具铜箔、PCB 焊盘、支撑介质，使 V + 端对地 C 和 V - 对地 C 不相等。哪怕 ΔC 只有 1~3pF，在高压快沿共模电压下，位移电流差就会产生明显伪差模尖峰，很容易误判成器件振铃 / 尖峰。

典型场景：半桥夹具，上管、下管焊盘对地面积不一样，夹具金属支架偏向一侧。

2.夹具走线 / 铜箔带来的电感失配

V+、V - 到被测点的路径电感不一致，高频阻抗 Z=jωL 不匹配，共模信号在两路产生不同压降。

3.夹具屏蔽设计缺陷

单侧屏蔽、屏蔽板只靠近其中一路探针;金属夹具外壳只接其中一侧参考点，造成电场耦合不平衡。 ✅ 优化：对称金属屏蔽，屏蔽层单点接地，不要把屏蔽接差分输入的任意一端。

4.夹具负载不对称

夹具上额外电容、电阻只挂在其中一路差分输入端，破坏探头原始输入阻抗平衡。

5.夹具多测试点带来的耦合差异

夹具上其他功率走线、母线靠近其中一根差分引线，两路受到的 dV/dt 电场干扰不一致。

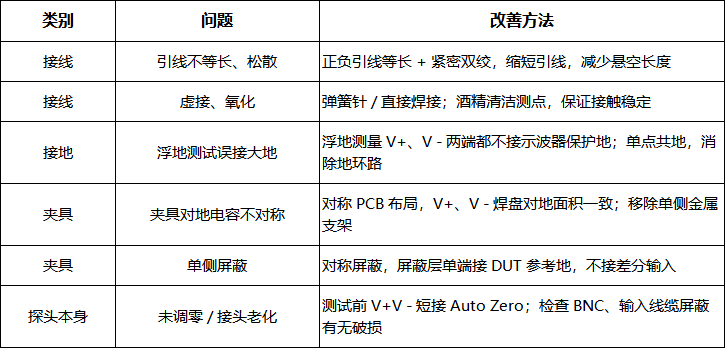

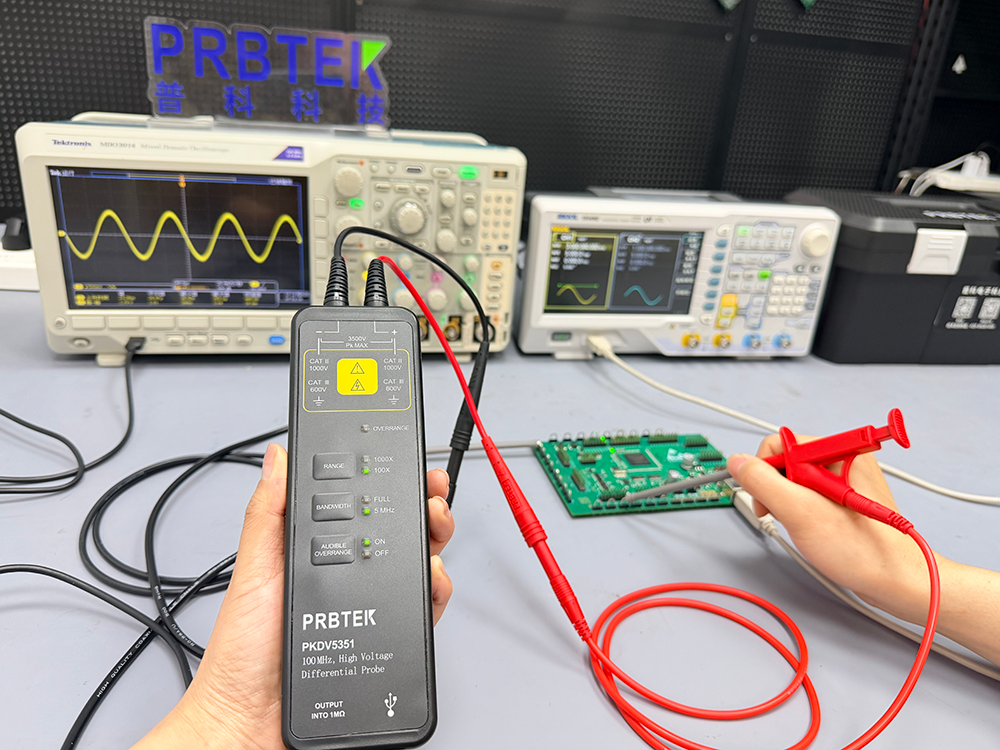

快速排查与优化清单

简易 CMRR 验证方法

将差分探头V+、V - 短接在一起，同时接到同一个共模快沿信号，理想输出接近 0;

输出出现明显尖峰 / 波形：说明高频 CMRR 差;

重新双绞短线、去掉夹具再测：波形变小 → 问题在接线 / 夹具;

换短线后波形不变：探头本身高频 CMRR 不足或内部损坏。

这个测试可以把 “被测 DUT 真实波形” 和 “探头 + 夹具引入的伪差模尖峰” 分开，双脉冲 / 半桥测试非常有用。
