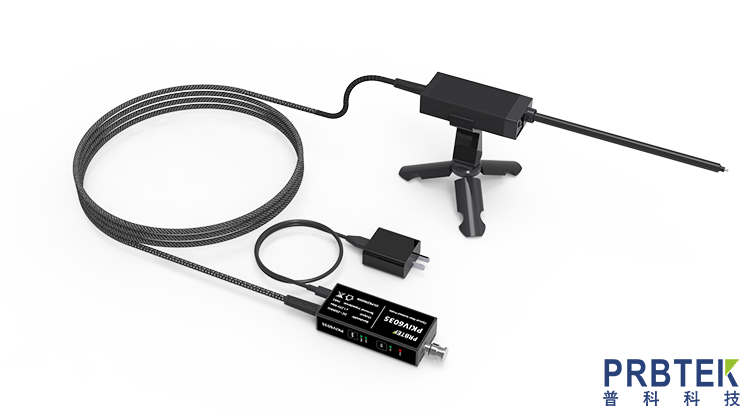

光隔离探头光纤损耗与供电异常完整排查流程

适用：激光供电型 / 信号光纤传输型光隔离探头(OIP、TIVP、OPB 等)，

目标区分：供电故障 / 光纤链路损耗超标 / 发射 / 接收光电模块损坏，先供电、再光纤、最后探头本体，避免误判。

典型现象：无波形、幅度衰减、噪声变大、漂移、间歇性丢信号、LED 异常闪烁、CMRR 异常劣化(很多时候是光功率不足间接导致)

前置准备与安全提醒

1.准备：标配电源适配器、原装 Type-C / 供电线缆、光纤清洁笔、光纤端面放大镜、光功率计(匹配探头波长)、已知完好备用光纤;防静电手环，禁止直视激光发射口。

2.记录探头指示灯状态(接收端、前端发射单元 LED / 蜂鸣代码，不同品牌闪灯定义不同，对照手册)

3.示波器预设：通道阻抗 1MΩ，设置对应探头衰减，关闭不必要带宽限制，先执行探头Auto Zero 自动调零

阶段 1：供电系统排查(优先!很多光纤类故障表象根源是供电不足)

光隔离探头分两类供电架构：

A：后端接收盒供电，激光通过光纤向前端发射单元送光能量(激光供电型)

B：前端自带电池，后端仅接收光电信号光纤(信号光纤)

1.1 接收端(光电还原盒)供电检查

目视：适配器型号是否原厂，输出电压是否匹配，线材有无破皮、接头氧化;不要用手机快充 / 非稳压电源，快充协议动态调压极易间歇掉电。

测量：万用表测适配器输出空载 + 带载电压，看是否在标称 ±5% 范围内;纹波大也会导致前端激光功率不稳、光损耗动态变化。

接口：Type-C/DC 座松动、弹片塌陷，换原装线 + 原装适配器交叉验证;排除线缆问题。

指示灯判定

常亮正常;闪烁 / 快闪 / 上电几秒后熄灭：供电不足、过流保护、前端负载异常

完全不亮：适配器坏 / 接收盒电源回路损坏

1.2 前端电光发射单元供电(激光供电探头重点)

激光供电探头：后端激光器发射能量光沿光纤送到前端，给前端电路供电，同一光纤同时传输模拟信号。

后端供电正常但前端灯不亮：光纤能量损耗过大或前端光电能量接收芯片损坏

现象：波形幅度随时间慢慢掉、噪声逐步抬升，高压共模下直接失效。

区分：信号光纤型(前端电池)：检查前端电池电压、电池老化、触点氧化，电池内阻变大时，大 dv/dt 测试瞬间压降，带宽 / CMRR 直接变差。

1.3 供电故障快速隔离方法

替换法：已知完好接收盒 + 电源，接原光纤 + 原前端，看指示灯是否恢复。

恢复 → 原接收盒 / 电源适配器故障

依旧异常 → 故障在光纤或前端发射头

检查保护：过热保护、过压保护，等待降温后重试;测试环境散热不良会触发降功率。

阶段 2：光纤链路损耗排查

光功率衰减，最常见：端面脏污、微弯、挤压、端面崩缺

光隔离探头光纤大多为单模短距离特种光纤，弯曲半径严格≥30~100mm(看手册)，严禁硬折、打结、踩踏。

2.1 外观物理检查(不拆接头)

整条光纤：有无压扁、挤压、急弯、外皮开裂;反复弯折位置最容易出现微弯损耗(间歇性故障，震动时波形跳变)

接头(LC / 特殊光纤接头)：有无磕碰、塑料碎裂、金属套筒变形;端面脏污是 80% 高损耗源头：灰尘、油污、指纹，肉眼不可见。

❌禁止：用纸巾、普通棉签直接擦拭光纤端面，会留下划痕。

2.2 光纤端面清洁与显微镜检查

断开两端光纤，使用光纤清洁笔 / 卡带式清洁器单向清洁端面;

光纤放大镜观察端面：划痕、崩边、黑点、油污;端面崩缺 = 永久高损耗，光纤报废。

清洁完成后重新对准，轻旋到位，不要大力拧紧。

2.3 光功率定量测试(判断损耗是否超标，核心步骤)

方案 A(有光功率计)：

后端发射口：测发射光功率，记录 Ptx;

光纤另一端(前端)测接收光功率 Prx;

链路损耗 = Ptx - Prx，对比手册允许最大损耗;超出规格即为光纤链路损耗超标。

激光供电探头：能量光功率不足，前端供电电压下跌，带宽压缩、CMRR 下降、幅度衰减，很容易误判成探头电路问题。

方案 B(无光功率计，简易交叉替换法，工程最常用)

拿确认完好的同型号备用光纤，替换当前光纤，其余全部不动。

✅波形恢复、噪声下降、指示灯正常 → 原光纤损耗超标

❌故障不变 → 不是光纤，故障在后端激光器模块 或 前端电光模块。

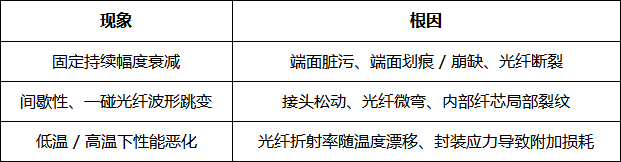

光纤损耗故障根因清单

阶段 3：发射端 / 接收端光电模块排查(排除光纤后)

1.后端发射激光器模块：供电正常，但发射光功率偏低。老化后激光输出功率逐年下降，链路余量不足，高压快沿测试直接失效。

2.前端电光转换模块：

光能量接收芯片老化(激光供电款)，无法获取足够供电;

电光调制器老化，信号调制效率下降，高频信号衰减，高频 CMRR 劣化。

3.后端光电还原(TIA 跨阻接收)模块：光电二极管老化、TIA 增益漂移，波形幅度压低、底噪变大。

交叉验证：好光纤 + 好后端盒，接待测前端;好光纤 + 好前端接待测后端，定位是前端还是后端模块损坏。

阶段 4：系统级验证(排除供电 + 光纤后，确认探头整体性能)

输入端短接：探头 V+、V - 短接，执行 Auto Zero，示波器看基线噪声与漂移。

基线噪声明显高于出厂指标：光电链路信噪比不足(光功率余量不足)

输入标准快沿信号，核对幅度、上升时间、带宽;幅度下跌、边沿变缓 → 链路光裕量不足。

共模测试(和你前面差分 CMRR 测试逻辑一致)：V+V - 短接加共模快沿，看伪差模输出;光功率不足时，前端电路供电不稳，高频 CMRR 会明显变差(这是半桥双脉冲测试非常典型的现象)。

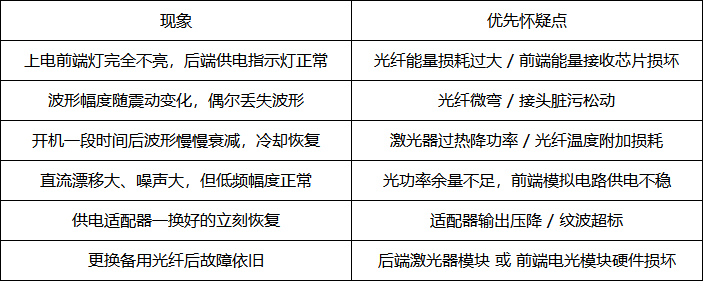

阶段 5：故障判定汇总表

收尾维护要点

光纤收纳：大半径盘绕，不要扎带紧捆;存放保护帽必须盖上，防止端面落灰。

定期：每次高压测试前清洁端面;每年做一次光功率校验。

激光供电探头：不要长时间空载发光，加速激光器老化。

快速精简排查顺序(现场应急版)

检查电源适配器、线材，更换原装供电 → 看指示灯

断电，拔光纤接头，清洁端面、放大镜检查端面损伤，重新插紧

替换备用光纤测试，判断光纤好坏

用光功率计测量链路损耗

交叉互换前端 / 后端单元，定位光电模块故障

短接输入调零，验证噪声、幅度、共模性能
