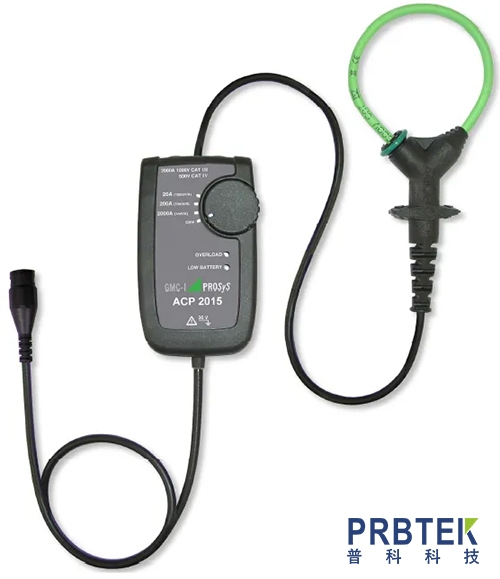

罗氏线圈积分器输出异常、波形失真常见故障点

罗氏线圈感应电压是 di/dt，积分器还原电流;失真分为低频漂移 / 倾斜、高频振铃 / 削顶、噪声毛刺、正负半周不对称四大类。

一、积分器电路本身故障

1.运放饱和、零点漂移

现象：基线缓慢漂移、方波平顶向下倾斜、大脉冲后基线回不到零点、波形单向削顶。

原因：积分电容漏电大(普通电解不行，要用 COG/NPO 薄膜电容);运放输入偏置电流过大;供电电压偏低、纹波大;长时间积分累积直流分量导致运放输出饱和。

2.积分 RC 参数不匹配

无源 RC 积分：低频截止偏高，低频 / 宽脉冲波形下垂，不能测持续低频脉冲。

有源积分：时间常数设置过大 → 漂移加剧;时间常数过小 → 低频分量衰减，方波顶部倾斜。

3.运放带宽 / 压摆率不足、相位裕度不够

现象：高速 di/dt(SiC/GaN 开关电流)出现上升沿振铃、过冲、振荡。

原因：运放压摆率跟不上电流陡沿;相位裕度不足，积分环路自激;缺少高频补偿电容。

4.电源问题

现象：波形叠加工频纹波、噪声大、幅值跳变，重载时失真加重。

原因：正负供电不对称、电源压降、适配器纹波大;电池款积分器电压跌落;电源去耦电容缺失 / 失效。

5.积分元件老化

积分电容容量漂移、漏电变大;反馈电阻温漂;PCB 模拟地分割不良。

二、罗氏线圈本体与连接链路故障

1.线圈开口卡扣未锁死、闭合间隙

现象：幅值偏低、重复性差、波形不对称，轻微抖动就跳变。

原因：柔性线圈接头没扣紧，出现气隙;接缝脏污、氧化;线圈变形，环不均匀。

2.线圈机械损伤、绕组断线 / 局部短路

现象：信号大幅衰减、波形畸变、时有时无。

原因：反复弯折、拉扯导致内部细导线断股;绝缘受潮，绕组局部漏电。

3.被测导体偏心、不在环中心

现象：幅值误差、相位偏移，波形看起来畸变，换位置波形就变。

原理：罗氏对导体位置敏感，越靠近环边误差越大。

4.线圈与积分器不匹配、信号线改动

不同厂家线圈不能混用积分器;原厂同轴屏蔽线擅自加长 / 剪短，改变寄生 LC，高频谐振、振铃加重。

5.BNC / 接头接触不良、氧化

现象：波形随机跳变、毛刺，轻碰线缆波形就变。

三、接地、屏蔽与干扰

1.屏蔽层两端接地 → 地环路

现象：波形叠加 50Hz 工频噪声、杂乱毛刺。

规范：线圈到积分器的屏蔽线单点接地;积分器输出到示波器的同轴，屏蔽在示波器端接地。

5.靠近 dv/dt、强磁场干扰源

变频器、功率开关母线、变压器附近，耦合大量高频噪声，叠加在波形上。

3.示波器端设置错误

示波器阻抗不匹配(用 50Ω 而不是 1MΩ);耦合设成 DC 引入漂移;衰减比例没有按探头 mV/A 设置;示波器带宽不足，高频边沿被抹平。

四、量程、频率与信号本身超限

1.超过最大 di/dt 指标

现象：脉冲边沿削波、严重振铃。罗氏有最大 di/dt，SiC 纳秒级电流很容易超限。

2.超出测量带宽(低频下限 / 高频上限)

低于低频截止：方波平顶倾斜、积分漂移;高于高频上限：边沿变钝、高频分量丢失。

3.存在直流分量

罗氏线圈只能测交流变化量，电流含直流分量时，会持续给积分器灌入直流，快速饱和、单向削波。

五、快速排查顺序

断开线圈输入，积分器空载输出：判断漂移 / 噪声来自积分器本身还是线圈。

检查供电、电源纹波;确认屏蔽单点接地，BNC 全部锁紧。

检查线圈卡扣闭合、导体居中，不要拉扯线圈信号线。

确认线圈与积分器是一套原配，线缆没有改动。

降低被测电流幅值 / 降低 di/dt，验证是否量程超限。

示波器：1MΩ 输入、AC 耦合、正确设置变比、带宽足够。

对比标准电流源标定，区分是幅值误差还是波形畸变。

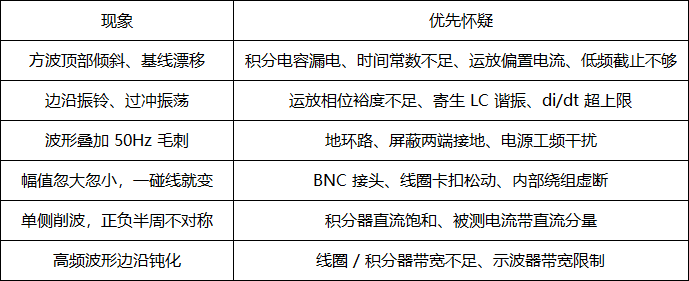

故障现象速查表
