罗氏线圈、霍尔电流钳、电流互感器怎么选？大功率电力电子电流测量方案对比

在大功率电力电子设备研发、出厂测试与现场调试中，电流是最核心的观测参数。储能变流器 PCS、车载 800V 高压 OBC、光伏逆变器、SiC/GaN 高频变换器、SVG、UPS 等场景，电流测量方案选错，轻则波形失真、测试数据不准，重则探头饱和、烧毁设备，甚至带来高压安全风险。

工程师最常纠结三类方案：罗氏线圈（Rogowski Coil）、霍尔电流钳（霍尔开环 / 闭环钳表）、传统电流互感器 CT。三者都可以实现电气隔离测电流，但原理特性差异巨大，不存在一款万能方案。本文从原理、关键指标、适用工况、短板和选型边界做清晰对比，帮电力电子从业者快速匹配方案。

一、三种电流测量方案原理简述

1. 罗氏线圈

罗氏线圈是空心线圈，不含铁磁磁芯，依靠交变电流产生的磁场感应出电压信号，搭配积分器还原电流波形。

核心特点：只能测交流，不能直接测直流；无磁饱和风险。

2. 霍尔电流钳

分为开环霍尔、闭环霍尔（零磁通霍尔），依靠霍尔元件感应磁芯内部磁场，可同时采集交流 + 直流分量。

核心特点：交直流通用；闭环霍尔精度、温漂远优于开环霍尔，是电力电子测试主流。

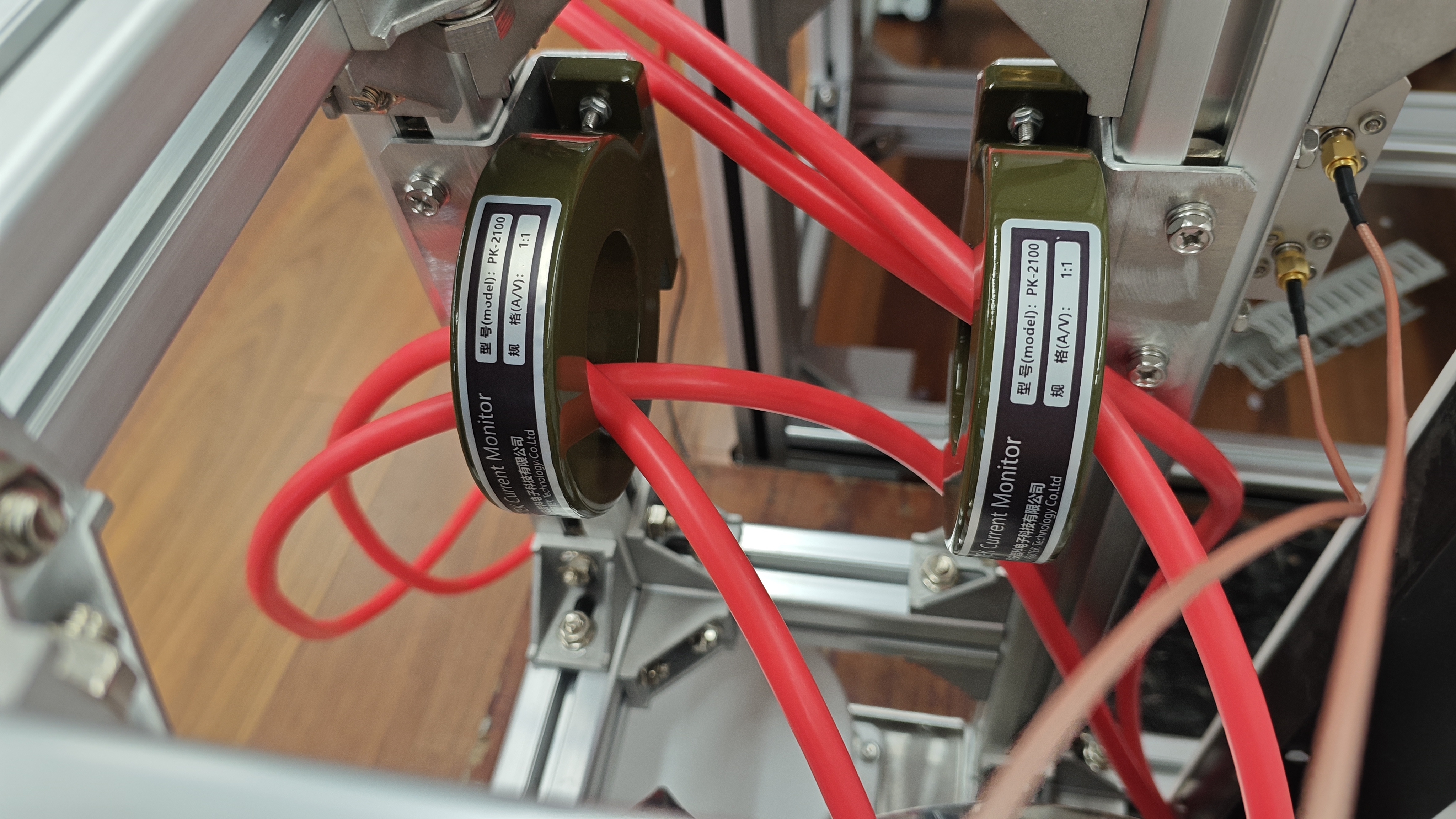

3. 电流互感器（CT）

带硅钢 / 纳米晶磁芯的电磁式互感器，原边电流通过电磁感应，在副边按变比输出交流电流信号。

核心特点：传统工频交流互感器；不能测直流；存在磁饱和问题。

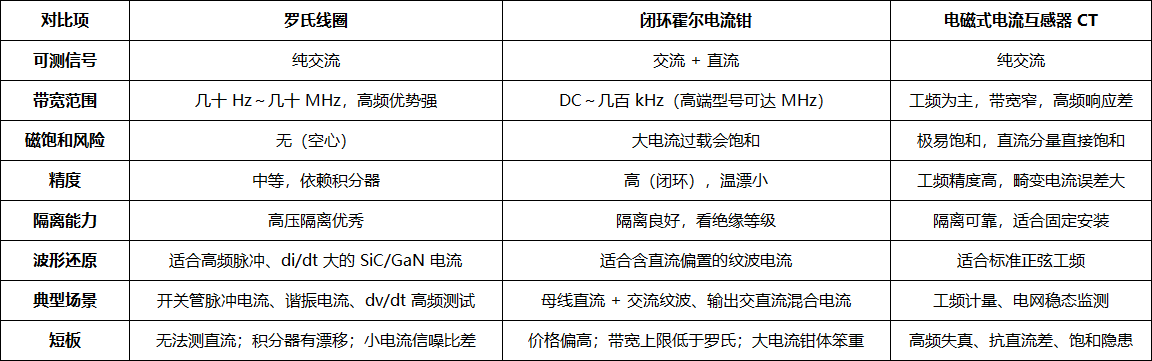

二、核心参数对比表

三、大功率电力电子典型场景选型建议

场景 1：SiC、GaN 高频变换器，测开关管、谐振腔脉冲电流

✅ 优先选：罗氏线圈高频 di/dt 极高，开关频率几十 kHz 到 MHz 级别，CT 带宽跟不上，霍尔带宽上限有限。罗氏空心结构没有磁饱和，高频响应优秀，适合捕捉陡峭的开关电流边沿。

⚠️ 注意：只能测交流分量；如果电流包含直流偏置，罗氏输出会丢失直流分量，波形看起来异常。

场景 2：储能 PCS、车载 OBC、双向 DC-DC 母线电流（直流 + 交流纹波叠加）

✅ 优先选：闭环霍尔电流钳母线电流是直流叠加低频纹波，需要同时读出直流平均值和交流纹波。罗氏线圈看不到直流，工频 CT 遇到直流分量直接饱和。闭环霍尔零磁通结构，温漂低、精度稳定，是双向变流器调试标配。

⚠️ 区分开环霍尔：开环霍尔便宜，但温漂大、精度差，不适合大功率研发测试，只适合粗略监测。

场景 3：工频并网逆变器输出侧正弦电流、配电柜稳态计量、长期固定监测

✅ 优先选：电流互感器 CT稳态工频正弦工况下，CT 成本低、长期稳定性好，计量级 CT 精度很高。

❌ 不推荐：开关频率高、电流波形畸变严重、含有直流分量的电力电子内部测试。一旦电流出现直流分量，磁芯快速饱和，波形严重畸变甚至发热损坏。

场景 4：现场快速巡检、多工位临时调试

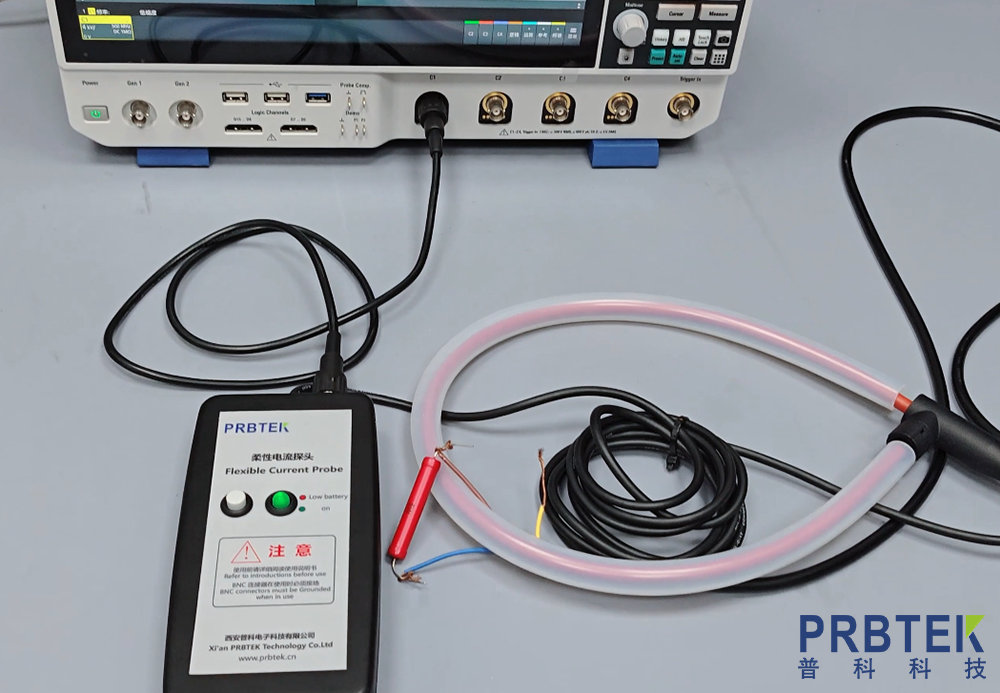

只看交流波形、高频：罗氏柔性线圈，开口柔性款可以直接套在粗铜排上，不用断电拆线，便利性很强。

需要同时看直流 + 交流：闭环霍尔钳形探头。

四、高频踩坑要点（工程师高频误区）

1.不要用罗氏线圈去测纯直流电流：读数归零，这不是探头坏了，是原理限制。

2.不要用工频 CT 去测 SiC 变换器的畸变电流：饱和之后波形完全失真，测试结论无效。

3.闭环霍尔≠带宽无限：很多工业霍尔标称带宽只有 100kHz 以内，高频率开关测试会被滤掉边沿。

4.柔性罗氏线圈摆放影响精度：线圈尽量闭合均匀，不要歪斜、不要靠近其他载流导体，避免磁场串扰。

5.高压大功率场景优先确认绝缘等级：铜排 800V、1500V 储能母线，探头的耐压、爬电距离必须匹配。

五、一句话选型总结

有直流分量、交直流混合 → 闭环霍尔电流钳

高频脉冲、SiC/GaN 开关电流、无直流分量 → 罗氏线圈

工频正弦稳态、长期固定计量监测、无直流 → 电流互感器 CT

结尾

大功率电力电子的电流测量，本质是根据信号成分（是否含直流）、频率范围、波形特性来匹配探头。很多测试误差，根源不是示波器精度不够，而是电流传感器选型错配。 如果你需要兼顾多种工况，一套测试平台经常搭配闭环霍尔 + 罗氏线圈组合：霍尔看母线直流与低频纹波，罗氏抓取开关节点高频脉冲电流。
